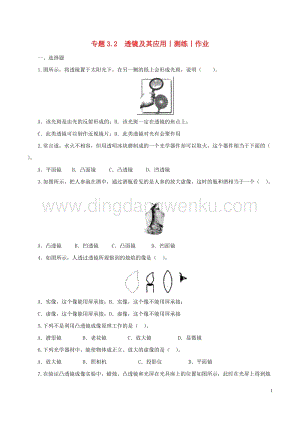

專題3.2 透鏡及其應用丨測練丨作業一、選擇題1.圖所示，將透鏡置于太陽光下，在另一側的紙上會形成光斑，說明（）。A該光斑是由光的反射形成的；B該光斑一定在透鏡的焦點上；C此類透鏡可以制作近視鏡片；D此類透鏡對光有會聚作用2.常言道，水火不相容，但用透明冰塊磨制成的一個光學器件卻可以取火，這個器件相當于下面的（ ）。A平面鏡 B凸面鏡 C凸透鏡 D凹透鏡3.如圖所示，把人參泡在酒中，通過酒瓶看見的是人參的放大虛像，這時的瓶和酒相當于一個（ ）。A凸透鏡 B凹透鏡 C凸面鏡 D凹面鏡4如圖所示，人透過透鏡所觀察到的燭焰的像是（ ）。A實像，這個像能用屏承接；B實像，這個像不能用屏承接；C虛像，這個像能用屏承接；D虛像，這個像不能用屏承接5.下列不是利用凸透鏡成像原理工作的是（ ）。A潛望鏡 B老花鏡 C放大鏡 D顯微鏡6.下列光學器材中，能使物體成正立、放大的虛像的是（ ）。A放大鏡 B照相機 C投影儀 D平面鏡7.在驗證凸透鏡成像實驗中，蠟燭、凸透鏡和光屏在光具座上的位置如圖所示，此時在光屏上得到燭焰清晰的像；若保持透鏡位置不變，將蠟燭在光具座上移動5厘米，對于此時成像的性質判斷正確的是（ ）。A一定是縮小的實像；B可能是放大的實像；C一定是正立的虛像；D可能是放大的虛像8.在做凸透鏡成像的實驗時，小明把物體放在距離凸透鏡40cm處，在光屏上得到一個倒立、縮小的實像，則該凸透鏡的焦距可能是（ ）。A30cm； B25cm； C20cm； D15cm9.一物體沿凸透鏡的主光軸移動，當物體距凸透鏡20cm時，能在凸透鏡的另一側光屏上得到一個放大、倒立的像，當物體離凸透鏡9cm時，則（ ）。A一定成正立、放大的虛像；B一定成倒立、縮小的實像；C可能成倒立、縮小的實像；D可能成正立、放大的虛像10.下列關于成像的說法正確的是( )。A.蠟燭的火焰經過凸透鏡在光屏上成一清晰的像，如果用硬紙片蓋住凸透鏡的上半部分，則光屏上的像將只剩下下半部分；B.平面鏡中的像之所以叫虛像是因為它模糊不清；C.用圓形透明的魚缸養魚，從側面觀賞缸內的魚，你看到的那條魚是實物；D.將凸透鏡5倍焦距以外的物體，沿著主光軸逐漸移到1.5倍焦距處，像會從小變大11.小燕同學在做“研究凸透鏡成像規律”實驗時，將點燃的蠟燭、凸透鏡、光屏調試到如圖所示的位置，光屏中心正好出現清晰的像（未畫出）。下列說法中正確的是（ ）。A凸透鏡焦距為20cm； B屏上的像是倒立、縮小的實像；C焟燭燃燒變短，屏上像的位置會下降；D取走光屏，則凸透鏡不成像12.把一個凸透鏡對準太陽光，在距凸透鏡10 cm處得到一個最小最亮的光斑。若將一物體放在此透鏡前15cm處，經凸透鏡所成的像是（ ）。A倒立、縮小的實像；B倒立、放大的實像；C正立、放大的虛像；D正立、縮小的虛像 13在探究凸透鏡成像規律的實驗中，將點燃的蠟燭放在凸透鏡前某一位置，在凸透鏡后20cm的光屏上出現一個等大倒立的像，如果將蠟燭移動到凸透鏡前25cm處，則（）。A光屏上會出現倒立放大的實像；B將光屏靠近凸透鏡一段距離，光屏上會出現倒立縮小的實像；C將光屏遠離凸透鏡一段距離，光屏上會出現倒立放大的實像；D無論怎樣移動光屏，光屏上均找不到像14.小明拿著放大鏡，伸直手臂，通過放大鏡觀察遠處的景物，看到的是景物的（）。A正立放大的像； B倒立放大的像； C倒立縮小的像； D正立縮小的像15.在探究凸透鏡成像規律的實驗中，蠟燭、凸透鏡和光屏的位置如圖所示，燭焰在光屏上恰好成一清晰等大的實像，下列說法正確的是（）。A該凸透鏡的焦距是20cm；B將蠟燭移動到20cm刻度處，移動光屏可得到倒立、放大的實像；C將蠟燭移動到35cm刻度處，為使燭焰在光屏上成一清晰的像，應向右移動光屏；D將蠟燭移動到45cm刻度處，為使燭焰在光屏上成一清晰的像，應向右移動光屏16.某凸透鏡焦距為15cm，若將一物體放在此凸透鏡前25cm處，則可在透鏡另一側得到一個（ ）。A. 倒立、放大的實像； B. 倒立、縮小的實像；C. 正立、放大的虛像； D. 正立、縮小的實像17.畢業了，小明與全班同學用膠片照相機照了合影后，接著照一張單身像。下列說法正確的是( )。A小明應遠離鏡頭，同時膠片應靠近鏡頭；B小明應靠近鏡頭，同時膠片應遠離鏡頭；C小明在相機中的像是倒立、放大的實像；D小明在相機中的像是正立、放大的虛像18.如圖所示，下面四個圖中，哪個是正常人的眼睛（ ）。ABCD19.如圖是陳大爺眼睛看物體時的成像情況，則他的眼睛類型及矯正需要選用的透鏡分別是（ ）。A遠視眼-凸透鏡； B遠視眼-凹透鏡； C近視眼-凸透鏡； D近視眼-凹透鏡20小麗配戴200度的遠視眼鏡來矯正視力，針對這一情況，下列說法正確的是（ ）（多選）。A遠視眼鏡的鏡片是凹透鏡； B遠視眼鏡的鏡片是凸透鏡；C透過眼鏡看小麗的眼睛，看到她的眼睛變大了；D透過眼鏡看小雨的眼睛，看到她的眼睛變小了21張大勝同學是近視眼，自習課上他戴上眼鏡看書。如果摘下眼鏡，要想還能夠看清書上的字跡，關于他的做法以及書上的字在視網膜上成像的情況，下列說法中正確的是（ ）。A將書靠近眼睛，像是倒立的；B將書靠近眼睛，像是正立的；C將書遠離眼睛，像是倒立的；D將書遠離眼睛，像是正立的二、填空題22.凸透鏡對光有 作用；把一個焦距3cm的凸透鏡當放大鏡使用時，物體到透鏡的距離應_____________(選填“大于”、“小于”或“等于”)3cm。23.在森林中旅游時，請不要隨意丟棄飲料瓶。因為飲料瓶內進入水后，相當于一個 鏡，對太陽光有 作用，容易引發火災。24.凹透鏡對光具有________（填“發散”或“會聚”）作用；放大鏡是________（填“凸透鏡”或“凹透鏡”）。25.如下圖所示，把一支點燃的蠟燭放在距離凸透鏡2倍焦距以外的地方，在透鏡的另一側調節光屏位置可找到一個清晰的像。這個像是下圖中的 。26.在探究凸透鏡成像的大小與哪些因素有關的實驗中：小明通過物理知識的學習，知道放大鏡就是凸透鏡在活動課中，他用放大鏡觀察自己的手指，看到手指 的像；再用放大鏡觀察遠處的房屋，看到房屋 的像（選填“放大”、“等大”或“縮小”）27.人的眼睛象一架照相機，晶狀體和角膜的共同作用相當于一個（凸/凹）透鏡，來自物體的光會在視網膜上形成一個（正立/倒立）的像如果長期不注意用眼衛生，會導致近視，可以佩戴透鏡來矯正有一種治療近視眼的手術，是利用激光對角膜進行處理，使晶狀體和角膜構成的透鏡對光的偏折能力變得（強/弱）些。28下列光路圖分別畫出了眼睛看近處和遠處物體的兩種光路，描述了正常眼的成像情況，描述了近視眼的成像情況；描述了遠視眼的成像情況。三、實驗探究題29.在用光具座研究凸透鏡成像規律的實驗中：（1）測量凸透鏡的焦距如圖所示，則該凸透鏡的焦距為 cm。（2）將蠟燭、凸透鏡、光屏依次放在光具座上，并且要讓燭焰中心、透鏡中心、光屏中心在同一 。序號物距/cm30251815像距15172330像的性質倒立、縮小、實像倒立、縮小、實像倒立、放大、實像倒立、放大、實像（3）上表是小王實驗時記錄數據的一部分，比較組數據可得出的規律是：物距大于二倍焦距時，凸透鏡成倒立縮小的實像，這一規律可應用于 （選填“放大鏡”、“照相機”、“投影儀”）。30.（1）如圖甲所示，有兩束光線射向凸透鏡，請完成光路（F為焦點，O為光心）；（2）某同學利用上述凸透鏡來探究“凸透鏡成像規律”：如圖乙所示，讓平行光經過凸透鏡后，在光屏上出現一個最小最亮的光斑，由此可知，凸透鏡的焦距是 cm；蠟燭與凸透鏡的位置如圖丙所示，移動光屏，在光屏上能形成淸晰的倒立的、 （選填“放大”、“等大”或“縮小”）的像，根據此原理可以制成 （選填“放大鏡”、“投影儀”或“照相機”）；如果保持蠟燭和凸透鏡的位置不變，把光屏向右移動一小段距離后，要想在光屏上再次得到清晰的像，可在蠟燭與凸透鏡之間放一個 （選填“近視眼鏡”或“遠視眼鏡”）。四、作圖題31.如圖所示，請畫出由S點發出的光經過凸透鏡后的折射光線，并確定發光點S的像點S。32根據光通過透鏡前后的方向，在圖中的虛框內畫上適當類型的透鏡。專題3.2 透鏡及其應用丨測練丨作業答案一、選擇題1.【答案】D。【解析】該裝置是透鏡，光斑是由于光的折射形成的，故A錯誤。此時的光斑是不是最小，故不能確定該點是不是焦點，故B錯誤。該透鏡對光線有會聚作用，所以是凸透鏡，用于矯正遠視眼，故C錯誤、D正確。故應選D。2.【答案】B。【解析】凸透鏡對光線有會聚作用，凸透鏡的材料可以是玻璃、水、冰或其他透明物質，盡管材料不同，但對光線都有會聚作用。透明冰塊磨制成一個光學器件，光線可以透過；可以取火是因為這個光學透鏡可以會聚光線，凸透鏡又叫會聚透鏡。3.【答案】A。【解析】酒瓶的形狀是向外凸出的，具有了凸透鏡的特征，裝滿酒的酒瓶相當于一個凸透鏡，這支人參在這個凸透鏡的焦點以內，根據凸透鏡成像的規律可知，在酒瓶中浸一支人參，看到浸在瓶中的這支人參是正立放大虛像。故選A。4【答案】D。【解析】圖示的像是一個正立的放大的像，根據凸透鏡成像的規律可知，此時是物距小于一倍焦距時的成像情況。當物距小于一倍焦距時，物體成的像是虛像，根據虛像的形成過程可知，它不是由實際光線會聚而成，而是由光線的反向延長線會聚而成的，所以不能成在光屏上。故選D。5.【答案】A。【解析】A、潛望鏡是根據平面鏡成像原理工作的；符合題意。B、老花鏡是根據凸透鏡成像原理工作的；不符合題意。C、放大鏡是根據凸透鏡成像原理工作的；不符合題意。D、顯微鏡的目鏡和物鏡都是根據凸透鏡成像原理工作的；不符合題意。故選A。6.【答案】A。【解析】A、放大鏡成正立、放大的虛像，故該選項符合題意。B、照相機成倒立、縮小的實像，故該選項不符合題意。C、投影儀成倒立、放大的實像，故該選項不符合題意。D、平面鏡成正立、等大的虛像，故該選項不符合題意。故選A。7.【答案】B。【解析】由圖可知，在移動蠟燭前，像距等于物距，此時成像是倒立、等大的實像；也說明了物體在2倍焦距位置上，故凸透鏡的焦距是10cm；如果在光具座上移動蠟燭5cm，一種可能物距大于2倍焦距，另一種可能物距大于焦距小于2倍焦距；前一種情況，蠟燭的像成倒立縮小的實像，后一種情況，蠟燭的像成倒立放大的實像；從給出的四種答案看，唯一正確的是B。8.【答案】D。【解析】在做凸透鏡成像的實驗時，如果物體放在距離凸透鏡40cm處，物距為40cm；在光屏上得到一個倒立、縮小的實像，說明物體在2倍焦距以外，也就是說，透鏡的焦距應小于20cm，則正確答案應是15cm。故正確答案是D。9.【答案】A。【解析】如果物體距凸透鏡20cm時，能在凸透鏡的另一側光屏上得到一個放大、倒立的像，根據凸透鏡成像規律，此時物距一定在焦距和2倍焦距之間，也就是說凸透鏡的焦距一定是10cmf20cm；當物距為9cm時，物距在焦距之內，故物體成像是正立、放大的虛像。故正確答案是A。10.【答案】D。【解析】A中，蠟燭的火焰經過凸透鏡在光屏上所成的清晰的像，不會因為透鏡某部分被遮擋而受到影響，因為雖然被遮擋的部分不能進行光的折射，但其他區域仍可以進行成像，故A錯。平面鏡成像是虛像，虛像不是說它模糊不清；虛像的含義是光線不能達到像的位置，無法用光屏接收，故B錯。用圓形透明的魚缸養魚，魚缸相對于一個凸透鏡，所以從側面賞缸內的魚，我們看到的是魚的像，不是實物；故C錯。凸透鏡成像時，如果物體從2倍焦距以外，逐漸接近于透鏡焦距時，物體的像會逐漸變大，故D正確。11.【答案】B。【解析】在圖中所示的情況下，光屏中心正好出現清晰的像，說明此時物體所成的像是實像；凸透鏡成像實像時一定是倒立的；從物與光屏位置可以看出，物距大于像距，也就是說，成像是縮小的實像，為此可以判斷正確答案是B。凸透鏡焦距從光具座上無法判斷，故A錯；蠟燭燃燒變短，像的位置應向上移動，故C錯；取走光屏，凸透鏡照樣成像，只是沒有顯示在光屏上而已，故D錯。正確答案是B。12.【答案】B。【解析】（1）將一個凸透鏡對準太陽光，可在距透鏡10cm的地方得到一個最小亮點，所以凸透鏡的焦距f=10cm。（2）一個物體放在這個透鏡前15cm處，此時fU2f，成倒立、放大的實像。故選B。13【答案】B。【解析】距離凸透鏡20cm的光屏上得到一個清晰的與物體等大的像，所以v=20cm=2f，則f=10cm；A、若現將蠟燭移至透鏡前25cm處時，此時物距u=25cm，則物距u2f，光屏上成倒立、縮小的實像，故A錯誤。B、C、D、如果將蠟燭移動到凸透鏡前25cm處，物距增大，像距減小，所以應該將光屏靠近凸透鏡一段距離，光屏上會出現倒立縮小的實像，故B正確，CD錯誤；故選B。14.【答案】C。【解析】小明拿著放大鏡（凸透鏡），伸直手臂，通過放大鏡觀察遠處的景物，一定是物距大于2倍焦距，這時看到的景物一定是倒立縮小的實像。故，此題答案是C。15.【答案】C。【解析】A、由圖可知，此時的物距為20cm，成的是倒立、等大的實像，則u=2f，故f=10cm，故A錯誤；B、將蠟燭移動到20cm刻度處時，物距為50cm20cm=30cm2f，成的是倒立、縮小的實像，故B錯誤；C、將蠟燭移動到35cm刻度處，u=50cm35cm=15cm，物距在一倍焦距和二倍焦距之間，像距應大于二倍焦距，故應向右移動光屏，才能在光屏上呈現清晰的像，故C正確；D、將蠟燭移動到45cm刻度處，u=50cm45cm=5cm，物距小于焦距，成正立、放大的虛像，故光屏上接收不到像，故D錯誤。故選C。16.【答案】A。【解析】凸透鏡焦距為15cm，如果物體放在凸透鏡前25cm處，物距在一倍焦距和2倍焦距之間；根據凸透鏡成像規律，此時凸透鏡所成的像一定是倒立、放大的實像。所以，正確答案是A。17.【答案】B。【解析】照合影像時，為了把全班學生都照進去，需要拉遠相機和人之間的距離，也就是增大物距；如果照單人照，為了讓人在相機里的像大些，就應該靠近鏡頭，同時讓膠片原理鏡頭，也就是增大像距。照相機的鏡頭是凸透鏡，照相機所成的像必須是實像才能在膠片上曝光；凸透鏡成像是實像的時候都是倒立的。故，A、C、D都是錯的，正確答案是B。18.【答案】A。【解析】人眼的晶狀體和角膜相當于凸透鏡，視網膜相當于光屏，外界物體在視網膜上成倒立、縮小的實像；近視眼是像成在視網膜的前方，應佩戴凹透鏡；遠視眼是像成在視網膜的后方，應佩戴凸透鏡。A圖，光線射入眼睛，像正好在視網膜上，屬于正常人的眼睛，正確答案是A；B圖，該眼睛佩戴凹透鏡后，像才能成在視網膜上，屬于近視眼，故B錯；C圖，該眼睛佩戴凸透鏡后，像才能成在視網膜上，屬于遠視眼，故C錯；D圖，光線射入眼睛后，像成在視網膜前方，屬于近視眼，故D錯。所以正確答案為：A。19.【答案】A。【解析】從圖中可以看出，陳大爺患上了遠視眼，遠視眼是因為晶狀體會聚光的能力變差，成像在視網膜后面，故需要佩戴凸透鏡提高他對光線的會聚作用，應戴凸透鏡。故A正確。20【答案】BC。【解析】遠視眼的晶狀體較薄，會聚能力較弱，看近處的物體時，將像成在視網膜的后面，需戴凸透鏡矯正；凸透鏡成像規律中，當uf，成正立放大的虛像。解答：遠視眼看不清近處景物，是因為景物的像落在視網膜后方，所以要佩戴凸透鏡使光線提前會聚在視網膜上；故A不符合題意，B符合題意。透過眼鏡看小麗的眼睛，由凸透鏡成像規律可知當uf，成正立放大的虛像看到她的眼睛變大了，故C符合題意，D不符合題意。故選BC。21【答案】A。【解析】近視眼靠近物體，可使物體經過眼球中的晶狀體折射后，所成的像落在視網膜上，所成像是倒立實像，故A符合題意；B不符合題意。將書遠離眼睛，遠處物體的光會聚在視網膜前，使人的眼睛看不清遠處物體，故C、D不符合題意。故選A。二、填空題22.【解析】凸透鏡對光線有會聚作用；凸透鏡的焦距是3cm，物體到凸透鏡的距離是物距，把凸透鏡當放大鏡使用，物距小于3cm。故答案為：會聚；小于。23.【答案】凸透、會聚。【解析】飲料瓶內進入水后，在側面看來，中間厚，邊緣薄，相當于一個凸透鏡，由于凸透鏡對光線具有會聚作用，當太陽光照射時，光線會會聚于一點，從而使該點的溫度過高，容易引發火災。24.【解析】（1）光線無論是會聚、平行、發散的，凹透鏡對這些光線有發散作用。（2）放大鏡是利用了當物距在1倍焦距內時，凸透鏡成放大正立的虛像的原理。故答案為：發散；凸透鏡。25.【答案】B。【解析】把一支點燃的蠟燭放在距離凸透鏡2倍焦距以外的地方，在透鏡的另一側調節光屏位置可找到一個清晰的像，此像應是倒立、縮小的實像，對照圖中給出的答案，可以看出正確答案是B。26.【答案】放大、縮小。【解析】看近處的手指，手指是放大的虛像，看遠處的房屋看到是縮小的像。故答案是：放大、縮小。27.【答案】凸；倒立；凹；弱。【解析】（1）人的眼球好像一架照相機，當看物體時，晶狀體相當于照相機的鏡頭凸透鏡，將來自物體的光會聚在視網膜上，視網膜相當于照相機的膠卷，外界物體在視網膜上所成的像是縮小、倒立的實像。（2）近視眼的晶狀體和角膜構成的透鏡較厚，會聚能力較強，晶狀體無法自動調節，看遠處的物體時，將像成在視網膜的前面；為了使像正好呈在視網膜上，應使光線推遲會聚，使所成的像相對于晶狀體后移，應佩戴發散透鏡即凹透鏡。（3）采用激光對角膜進行處理，就是使晶狀體和角膜構成的透鏡對光的偏折能力變得弱一些，使光線推遲會聚，使所成的像相對于晶狀體后移，成在視網膜上。故答案為：凸；倒立；凹；弱。28【解析】正常眼無論看遠處的物體還是看近處的物體，像都成在視網膜上，故正常眼的成像情況是A、C兩圖；近視眼由于晶狀體變厚（凸），折光能力變強，使物體成像在視網膜前而看不清物體，故是B圖；遠視眼是由于晶狀體變薄，折光能力變弱，使物體成像在視網膜后而看不清物體，故是D圖。故答案為：A、C；B；D。三、實驗探究題29.【答案】10cm，水平線上，照相機。【解析】（1）從圖中可知，此凸透鏡的焦距為10cm；因為一束平行光射入凸透鏡后匯聚于一點，該點到透鏡距離為10cm。（2）將蠟燭、凸透鏡、光屏依次放在光具座上，并且要讓燭焰中心、透鏡中心、光屏中心在同一水平線上。其目的是使成像處在光屏中心位置，有利于實驗。（3）從表中給出的實驗數據看，物體成像是倒立、縮小的實像，此規律照相機成像規律相同。30.【答案】（1）如圖。（2）10cm；縮小、照相機；近視眼鏡。【解析】（1）對凸透鏡作圖，只要清楚凸透鏡成像規律，即可完成答題。答案見下圖。（2）讓平行光經過凸透鏡后，在光屏上出現一個最小最亮的光斑，說明此處是凸透鏡的焦點，從光具座可以看出凸透鏡焦距為10cm；由丙圖可以看出，物距大于像距，故成像為倒立縮小的實像，應填“縮小”；它的成像原理與照相機相同，故應填“照相機”。如果保持蠟燭和凸透鏡的位置不變，把光屏向右移動，說明成像提前了，要想在光屏上再次得到清晰的像，可在蠟燭與凸透鏡之間放一凹透鏡，也就是“近視眼鏡”。四、作圖題31.【解析】蠟燭位于凸透鏡焦點之內，故成像為正立、放大的虛像，作圖時一定要把關鍵線段畫出來。【答案】見下圖。32 【解析】從圖中的光路看，此透鏡是一個匯聚透鏡，也就是凸透鏡。【答案】見下圖。12
