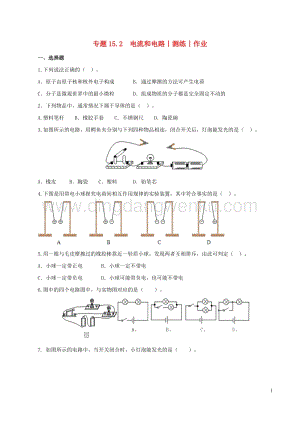

專題15.2 電流和電路丨測練丨作業一、選擇題1.下列說法正確的（ ）。A原子由原子核和核外電子構成 B通過摩擦的方法可產生電荷C分子是微觀世界中的最小微粒 D組成物質的分子都是完全固定不動的2下列物品中，通常情況下屬于導體的是（ ）。A.塑料筆桿 B橡膠手套 C不銹鋼尺 D陶瓷碗 3.如圖所示的電路，用鱷魚夾分別與下列四種物品相連，閉合開關后，燈泡能發光的是（ ）。A橡皮 B陶瓷 C塑料 D鉛筆芯4.下圖是用帶電小球探究電荷間相互作用規律的實驗裝置，其中符合事實的是（ ）。5.用一根與毛皮摩擦過的橡膠棒靠近一輕質小球，發現兩者互相排斥，由此可判定（ ）。A小球一定帶正電 B小球一定不帶電 C小球一定帶負電 D小球可能帶負電，也可能不帶電6.圖中的四個電路圖中，與實物圖對應的是（ ）。7. 如圖所示的電路中，當開關閉合時，小燈泡能發光的是（ ）。8.在連接電路的過程中，下列措施中必要的是（ ）。A.開關應接在靠近電源正極的地方；B.一定要從電源的正極出發，逐個順次連接元件；C.一定要從電源的負極出發，逐個順次連接元件；D.連接過程中開關應斷開9.如圖所示，開關S的作用是（ ）。A.控制整個電路 B.只控制燈L1 C.只控制燈L2 D.控制L1和L210.如圖所示的電路圖中，開關S同時控制電燈和電鈴的是（ ）。11.許多家庭的衛生間都安裝有照明燈和換氣扇。使用時，有時需要各自獨立工作，有時需要它們同時工作。如圖所示的電路中，你認為符合上述要求的是（ ）。12.如圖所示，開關S閉合時，電流表測量的是（ ）。A. L1中的電流； B. L2中的電流；C. 干路中的電流；D. 以上說法都不對13. 如圖所示，閉合開關S后，燈泡L1亮，電流表有示數，但燈泡L2不亮。原因可能是（ ）。A. 燈泡L2的燈絲斷了或燈泡L2與燈座未接通；B. 電流表被燒壞、燒斷了；C. 電流表的兩個接線柱間被短路； D. 燈泡L2的兩個接線柱間被短路14.如圖所示的實物連接電路中，滿足“燈L1與L2并聯、電流表測量燈L1支路電流”條件的是（）。15.現代社會倡導文明出行，某班同學對十字路口人行橫道的紅、綠交通信號燈進行了觀察，畫出了如圖所示的控制人行紅、綠燈的電路圖，你認為可行的是（ ）。16.為了行車安全，汽車行駛時駕駛員必須系好安全帶。當系好安全帶時，相當于開關閉合，指示燈就不亮；未系好安全帶時，相當于開關斷開，指示燈發光，則符合上述要求的電路圖是（ ）。17在下列四幅圖中的四個電路中，電流表的接法正確的是（）。18下列電路中，電流表測L1燈電流的是( )。19在如圖所示的電路中，閉合開關，下列說法中正確的是（ ）。A電流表測的是通過燈L1的電流； B電流表測的是通過燈L1和L2的總電流；C取下燈L1后L2仍然會亮，電流表有讀數；D取下燈L2后L1也不亮，電流表無讀數20如圖，比較的讀數大小（ ）。AI1I2I3 BI1I2I3 CI1I2I DI2I1I321.如圖所示，通過L1的電流和通過L2的電流之比是21，則A1表和A2表的示數之比是( )。A、23 B、31 C、12 D、2122如圖所示電路中，有一個電流表，兩個燈泡。下列判斷不正確的是（ ）。Aa、c是燈泡，b是電流表 Ba、b是燈泡，c是電流表Cb、c是燈泡，a是電流表 D以上選項不完全正確二、填空題23.工廠里經常使用靜電除塵技術，用一塊帶電的金屬板，把浮塵吸附在金屬板上，靜電除塵的原理是______。物理學中規定：______定向移動的方向為電流的方向。24.如圖所示，將一根針插在絕緣底座上，把折成“A”字形的鋁箔條水平架在針的頂端。當帶電的塑料棒靠近靜止的鋁箔條一端時，鋁箔條會旋轉起來，這表明：帶電物體能輕小物體，力可以改變物體的 。將塑料棒取走，鋁箔條由于 不能立即停止轉動。25.各種原子都有相似的結構，原子的中心有 ，周圍的電子繞其運動。用原子結構的知識可以解釋摩擦起電現象：毛皮與橡膠棒摩擦后，橡膠棒帶負電是因為橡膠棒 （填“得到”或“失去”）電子。在生活中經常會遇到摩擦起電的現象，請舉出一個實例： 。 26.如圖所示，當開關S1，S2都斷開時，電路處于______狀態；當S1閉合，S2斷開時，電路處于______狀態；當開關S1，S2都閉合時，電路處于______狀態。27.電路中提供電能的是 ，消耗電能的是 ，輸送電能的是 ，控制電能輸送的是 。28.城市中的路燈是 聯的；家庭中的用電器大多是 聯的；圣誕樹上使用的“滿天星”小彩燈有些是串聯和并聯 而成的。29.如圖所示，要使燈L1和燈L2串聯在電路中，應閉合的開關是 ；要使燈L1和燈L2并聯在電路中，應閉合的開關是 ；開關 不能同時閉合，否則會發生短路。30在如圖所示的電流表中，標有“0.6”和“3”的是______接線柱；當使用標有“-”和“0.6”這兩個接線柱時，量程是______安培，刻度盤上每小格是______安培，指針?biāo)疚恢檬莀_____安培；當使用標有“-”和“3”這兩個接線柱時，量程是______安，刻度盤上每小格是______安，指針?biāo)疚恢檬莀_____安。31.如圖所示，（b）圖表示開關S閉合后電路圖中電流表A1和電流表A2的指針位置，則流過燈L1的電流為______A；流過燈L2的電流為______A。32.如圖所示，已知兩電流表的示數分別是0.4A和1.2A，通過燈L1的電流是 A，通過燈L2的電流是 A。33如圖中，A1測 的電流，A測 的電流；若A1的示數是0.8A，A的示數是1.9A，則通過燈泡L2的電流I2 = A。三、作圖題34.如圖所示，用導線將這些電路元件連接起來組成電路，并畫出電路圖。35.如圖甲那樣連好電路，閉合開關，觀察小燈泡的發光情況，發現小燈泡不發光。說明：_______ ____________________________。給玻璃珠加熱，如圖乙所示，當玻璃加熱到紅熾狀態時發現小燈泡發光，說明：_______。綜合上面觀察到的現象你能得到的結論是____________________。專題15.2 電流和電路丨測練丨作業答案一、選擇題1.【答案】A。【解析】A、原子由位于中心的原子核和繞核高速無規則運動的電子組成；此選項正確。B、摩擦起電不是產生電荷，而是電荷發生轉移；此選項錯誤。C、分子是能夠保持物質原有性質的最小微粒，但不是最小的粒子；此選項錯誤。D、組成物質的分子時刻都在運動；此選項錯誤。故選A。2【答案】C。【解析】塑料筆桿、橡膠手套、陶瓷碗不容易導電，屬于絕緣體；不銹鋼尺是金屬，容易導電，屬于導體。故選C。3【答案】D。【解析】橡皮、陶瓷、塑料都是絕緣體，不能使電路形成通路。鉛筆芯是導體，能使電路形成通路。故選D。4.【答案】B。【解析】A、同種正電荷之間相互排斥，兩球應該遠離；不符合題意。B、正、負異種電荷之間相互吸引，兩球相互靠近；符合題意。C、同種負電荷相互排斥，兩球應該遠離；不符合題意。D、正、負異種電荷之間相互吸引，兩球相互靠近；不符合題意。故選B。5.【答案】C。【解析】題中說毛皮摩擦過的橡膠棒，此棒一定帶負電，又說棒與小球排斥，說明棒與小球帶同種電荷，即小球也帶負電。故選C。6.【答案】B。【解析】由實物圖可知，電流從電源的正極出發，分別流經兩個燈泡，經過一個燈泡后，直接回到負極，經過另一個燈泡后，再經過開關，回到負極，兩燈并聯，開關控制一只燈泡，對各選項逐一分析。在A中，兩只燈泡串聯，不合題意；在B中，兩只燈泡并聯，開關控制一只燈泡，符合題意；在C中，兩只燈泡并聯，開關控制兩只燈泡，不合題意；在D中，開關閉合后，一只燈泡被短路，不合題意。故選B。7. 【答案】A。【解析】A、開關閉合后，為燈泡的基本電路，故A正確；BCD、開關閉合后，形成電源電路，故BCD錯誤。故選A。8.【答案】D。【解析】A、串聯電路中任意位置的開關都控制整個電路，沒有必要一定接在靠近電源正極的地方，故A不正確。BC、串聯電路中，各電路元件首首相連、尾尾相連組成電路，從正極或從負極連接都可以，故BC不正確。D、為了保護電路在連接電路的過程中，開關應斷開，故D正確。故選D。9.【答案】C。【解析】電流從電源的正極出發，分成兩路，一路流過L 1 ，然后回到電源負極，構成一閉合回路；另一路流過開關S和燈L 2 ，然后回到電源負極，可見S只控制燈L 2 。故是C。10.【答案】C。【解析】A、電燈和電鈴并聯，開關控制電鈴不能控制燈泡，不符合題意。B、電燈和電鈴并聯，開關控制燈泡不能控制電鈴，不符合題意。C、電燈和電鈴并聯開關位于干路，能同時同時控制電燈和電鈴，符合題意。D、電燈、電鈴以及開關并聯，開關閉合后形成電源短路，不符合題意。故選C。11.【答案】D。【解析】分析題意要求電燈與風扇相互不影響，能獨立工作，故應使電燈與風扇并聯，且要“各自獨立工作”說明各自的支路有一個開關控制，干路上沒有開關。故選D。12.【答案】B。【解析】由電路圖可知L1與L2并聯，電流表串聯在L2的支路中，所以測量L2的電流。故選B。13. 【答案】D。【解析】A 如果燈泡L2的燈絲斷了或燈泡L2與燈座未接通，整個電路斷路，L1不亮，電流表無示數；此選項不符合題意。B 如果電流表被燒壞、燒斷了，整個電路斷路，L1、L2不亮，電流表無示數；此選項不符合題意。C 如果電流表的兩個接線柱間被短路，電流表無示數；燈泡都發光；此選項不符合題意。D 如果燈L2的兩個接線柱間被短路，L2不亮，L1發光，電流表測量通過L1的電流有示數；此選項符合題意。故選D。14.【答案】A。【解析】A：分析該圖可知，電流有兩條路徑，即燈L1與L2并聯，且電流表與L1串聯，所以測量的是L1的電流，故A符合題意。B：分析該圖可知，此時兩燈泡并聯，但電流表在干路中，即測量的是干路電流，故B不符合題意。C：分析該圖可知，電流有兩條路徑，即燈L1與L2并聯，且電流表與L2串聯，所以測量的是L2的電流，故C符合題意。D：分析該圖可知，該電路只有一條電流的路徑，即是串聯電路，故D不符合題意。15.【解析】交通信號燈紅燈與綠燈應是并聯關系，并且由各自的開關控制，當應該紅燈亮?xí)r，紅燈開關閉合，紅燈亮；反之亦是。由此可見，正確是B。16.【答案】C。【解析】開關閉合后指示燈不亮，說明指示燈短路；開關斷開時，指示燈亮，說明指示燈沒有短路，正常工作。故，正確是C。17【答案】A。【解析】解：A、電流表串聯，且正進負出，符合連接要求；B、電流表的正負接線柱接反了，接法錯誤，不合題意；C、電流表并聯在了燈泡兩端，會造成短路，接法錯誤，不合題意；D、電流表并聯在了燈泡兩端，且正負接線柱反接，接法錯誤，不合題意。故選A。18【答案】C。【解析】A、由電路圖可知，電流表與燈L1并聯，電流表連接錯誤，故A錯誤；B、由電路圖可知，電流表與燈L2串聯，測通過燈L2的電路，故B錯誤；C、由電路圖可知，電流表與燈L1串聯，電流表測通過燈L1的電流，故C正確；D、由電路圖可知，電流表接在干路中，測流過兩燈泡的干路電流，故D錯誤。故選C。19【答案】C。【解析】開關閉合后，電流從電源正極開始分支，一路經過燈泡L2、電流表，另一路經過燈泡L1，然后兩路匯合共同流向負極，因此兩燈并聯連接；電流表測量燈泡L2的電流AB、據上面的分析可知，閉合開關，電流表測的是通過燈L2的電流，故AB錯誤；。C、由于兩燈并聯，電流表測的是通過燈L2的電流，所以取下燈L1后L2仍然會亮，電流表有讀數，故C正確。D、由于兩燈并聯，電流表測的是通過燈L2的電流，所以取下燈L2后L1仍然會亮，電流表無讀數，故D錯誤。故選C。20【答案】B。【解析】由圖知，三盞燈泡并聯，A3測通過三盞燈的電流和，A2測通過L1和L2的電流，A1測通過L1的電流；因并聯電路的干路電流等于各支路電流之和，所以A3的示數最大，其次是A2的示數，A1的示數最小，即I1I2I3。故選B。21.【答案】B。【解析】由電路分析得，兩燈并聯，A2測量的為L2中電流，A1測總電流，設I2中電流為I，則L1中的電流為2I，則由并聯電路的特點可知總電流為3I，故兩燈的示數之比為3：1。故選B。22【答案】C。【解析】解：因為電流表與燈泡串聯，并且不能接在電源兩端，因此a為燈泡，b、c中一個為燈泡，另一個為電流表；故：A、a、c是燈泡，b是電流表，不會發生短路，用電器都能工作，故正確但不符合題意；B、a、b是燈泡，c是電流表，不會發生短路，用電器都能工作，故正確但不符合題意；C、b、c是燈泡，a是電流表，此時由于電流表導致短路，故錯誤但符合題意；D、由于AB是正確的，C是錯誤的，故該選項說法正確但不符合題意。故選C。二、填空題23.【答案】帶電體能夠吸引輕小物體；正電荷。【解析】靜電除塵技術，用一塊帶電的金屬板，把浮塵吸附在金屬板上因此靜電除塵的原理是帶電體能夠吸引輕小物體；物理學中規定的電流方向是正電荷定向移動的方向。故為：帶電體能夠吸引輕小物體；正電荷。24.【答案】帶電物體能吸引輕小物體；運動狀態；慣性。【解析】（1）當帶電的塑料棒靠近靜止的鋁箔條一端時，鋁箔條會旋轉起來，說明鋁箔條受到了帶電塑料棒的吸力的作用，這表明：帶電物體能吸引輕小物體。（2）鋁箔條在引力的作用下旋轉起來，說明力可以改變物體的運動狀態；鋁箔條由慣性不能立即停止轉動。故為：帶電物體能吸引輕小物體；運動狀態；慣性。25.【答案】原子核；得到；干燥的秋天用塑料梳子梳頭發，頭發隨著飄動起來，而且越梳理蓬松得越厲害。【解析】各種原子都有相似的結構，原子中心是由原子核和核外繞原子核做圓周運動的電子組成的，原子核由質子和中子組成，質子帶正電，電子帶負電。用毛皮摩擦橡膠棒，橡膠棒的原子核束縛核外電子本領強的得到電子，因多余電子帶負電在生活中經常會遇到摩擦起電的現象如：干燥的秋天用塑料梳子梳頭發，頭發隨著飄動起來，而且越梳理蓬松得越厲害（其他合理說法均行）。故為：原子核；得到；干燥的秋天用塑料梳子梳頭發，頭發隨著飄動起來，而且越梳理蓬松得越厲害。26.【答案】開路，通路，短路。【解析】當開關S1，S2都斷開時，電路中沒有電流，電路處于開路狀態；當S1閉合，S2斷開時，電路中有電流通過燈泡，處于通路狀態。當開關S1，S2都閉合時，導線直接連接電源的兩端，電路處于短路狀態。故為：開路，通路，短路。27.【答案】電源；用電器；導線；開關。【解析】電路中各元件的作用：電源的作用是提供電能；用電器的作用是消耗電能，將電能轉化成其他形式的能；導線是連接各元件，輸送電能；開關的作用是控制電路通斷，控制輸送電能的。故為：電源；用電器；導線；開關。28.【答案】并；并；串。【解析】（1）城市中的路燈和家庭中的用電器，都可以單獨工作，并且互不影響，因此城市中的路燈和家庭中的用電器是并聯的；（2）串聯電路的總電壓等于各用電器電壓之和由于小彩燈的工作電壓很小，所以只能將它們串聯接在家庭電路中。故為：并；并；串。29.【答案】S2；S1和S3；S2和S3。【解析】要使燈L1、L2串聯，則應將兩燈首尾相連接到電源兩端，則由圖可知只能閉合S2，斷開S1和S3。要使L1、L2并聯，則需讓電流從電源流出分別流入兩燈中再匯合共同流入電源負極，則需要閉合S1和S3，斷開S2。當同時閉合開關S2和S3時，電流不經過任何用電器直接從電源正極流入電源負極，形成電源短路。故為：S2；S1和S3；S2和S3。30【答案】正；00.6；0.02；0.36；03；0.1；1.8。【解析】在如圖所示的電流表中，標有“0.6”和“3”的是正接線柱；當使用標有“-”和“0.6”這兩個接線柱時，量程是00.6安培，刻度盤上每小格是 0.02安培，指針?biāo)疚恢檬?.36安培；當使用標有“-”和“3”這兩個接線柱時，量程是03安，刻度盤上每小0.1安培，其示數是1.8A。故為：正；00.6；0.02；0.36；03；0.1；1.8。31.【答案】0.3；0.2。【解析】由電路圖可知，兩燈泡并聯，電流表A2測干路電流，電流表A1測L1支路的電流。因為并聯電路中干路電流等于各支路電流之和，且A1電流表指針偏轉的角度大于A2指針偏轉的角度，所以電流表A1的量程為00.6A，分度值為0.02A，示數為I1=0.3A，電流表A2的量程為03A，分度值為0.1A，示數為I=0.5A；則流過燈L2的電流：I2=I-I1=0.5A-0.3A=0.2A。故為：0.3；0.2。32.【答案】0.4；0.8。【解析】分析電路圖可知，燈L1和L2組成并聯電路，電流表A測通過干路的電流，電流表A1測通過燈L1的電流，在并聯電路中干路中的電流等于各支路電流之和。已知：I干=1.2 A，通過燈L1的電流大小為：I1=0.4A；所以通過燈L2的電流大小為：I2=I干-I1=1.2A-0.4A=0.8A。故為：0.4；0.8。33【答案】L1；干路；1.1。【解析】電流表A1測的是燈泡L1的電流，所以通過L1的電流為0.8A；電流表A測的是干路電流，電流表A的示數為1.9A；根據并聯電路中干路中的電流等于各支路電流之和可知：通過L2的電流為I2=I-I1=1.9A-0.8A=1.1A。故為：L1；干路；1.1。三、作圖題34.【答案】電路作圖。【解析】從電源正極依次串聯開關和燈泡，并根據實物圖畫出電路圖，如下圖所示。35.【答案】（1）玻璃珠不容易導電，是絕緣體；（2）紅熾狀態的玻璃珠是導體；（3）當條件改變時，絕緣體也可以變成導體。【解析】（1）電路中燈泡不發光，說明電路不通，無電流，進而說明玻璃珠不容易導電，是絕緣體；（2）當玻璃加熱到紅熾狀態時發現小燈泡發光，說明此時電路是通路，有電流進而說明紅熾狀態的玻璃珠是導體；（3）根據實驗現象可的結論：當條件改變時，絕緣體也可以變成導體，也證實了導體和絕緣體沒有絕對的界限。故為：（1）玻璃珠不容易導電，是絕緣體；（2）紅熾狀態的玻璃珠是導體；（3）當條件改變時，絕緣體也可以變成導體。14
