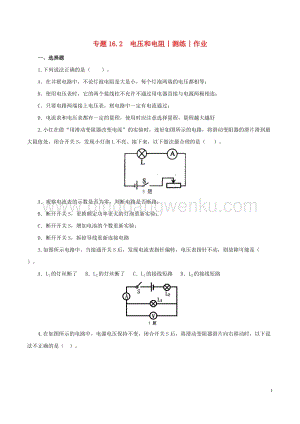

專題16.2 電壓和電阻丨測練丨作業一、選擇題1.下列說法正確的是（ ）。A在并聯電路中，不論燈泡電阻是大是小，每個燈泡兩端的電壓都相等；B使用電壓表時，它的兩個接線柱不允許不通過用電器直接與電源兩極相連；C只要電路兩端接上電壓表，則電路中一定有電流通過；D電流表和電壓表都有一定的量程，使用時應注意選擇量程，量程越大越好2.小紅在做“用滑動變阻器改變電流”的實驗時，連好如圖所示的電路，將滑動變阻器的滑片滑到最大阻值處，閉合開關S，發現小燈泡L不亮。接下來，以下做法最合理的是（ ）。A觀察電流表的示數是否為零，判斷電路是否斷路；B斷開開關S，更換額定功率更大的燈泡重新實驗；C斷開開關S，增加電池的個數重新實驗；D斷開開關S，拆掉導線重新連接電路3.如圖所示電路中，當接通開關S后，發現電流表指針偏轉，電壓表指針不動，則故障可能是（ ）。AL1的燈絲斷了 BL2的燈絲斷了 CL1的接線短路 DL2的接線短路4.在如圖所示的電路中，電源電壓保持不變，閉合開關S后，將滑動變阻器滑片向右移動時，以下說法不正確的是（）。A電流表A1的示數變小； B電壓表的示數不變，電流表A2的示數不變；C電壓表V示數與電流表A2示數的比值不變；D電壓表V示數與電流表A2示數的比值變小5.如圖所示的電路中，電源電壓不變，R1為定值電阻，R2為滑動變阻器，開關S閉合后，滑動變阻器滑片向左移動的過程中，下列說法不正確的是（）。A電壓表示數變大，電流表示數減小；B電壓表示數變小，電流表示數不變；C電壓表與電流表示數的比值變小； D電壓表與電流表示數的比值不變6.在如圖所示的電路中，能用電壓表正確測出燈L1兩端電壓的是（）。7.如圖所示的四種電路，其中滑片向右滑動時，電表示數增大的電路是（）。8.（1）在下圖的甲、乙的內填上適當的電表符號，要求閉合開關后燈泡都能發光。（2）根據丙標出的電流方向，從電池組、電壓表、電流表三個元件中選出兩個元件符號，分別填進丙電路的空缺處，填進后要求燈泡L1和L2串聯，且都能發光。9.在下圖所示的電路中，閉合開關S，電壓表能測量L1兩端電壓的是（）。A B C D 10.如圖所示電路，只閉合S1時電壓表的示數為U1；只閉合S2時電壓表的示數為U2；若S1、S2同時閉合，電壓表示數為U3關于三個電壓值的大小，正確的是（）。AU1=U2U3 BU1U2=U3 CU1=U3U2 DU1=U3U211.如圖所示的電路中，要想測出L2兩端的電壓，連接正確的是（）。A B C D12.如圖所示的電路中，當開關S閉合后（）。A若甲是電流表，乙是電壓表，則兩燈并聯；B若甲是電流表，乙是電流表，則兩燈串聯；C若甲是電壓表，乙是電流表，則兩燈并聯；D若甲是電壓表，乙是電壓表，則兩燈串聯；13.如圖電路中，甲、乙兩處分別接入電流表或電壓表。當S閉合后，為使兩燈均能發光，則（）。A甲接電流表，乙接電壓表 B甲、乙均接電流表C甲、乙均接電壓表 D甲接電壓表，乙接電流表14如果不考慮溫度的影響，導體的電阻的大小與下列哪個因素無關（）。A導體的材料 B導體的長度 C導體的橫截面積D導體兩端的電壓14.關于影響導體電阻大小的因素說法正確的是（）。A導體電阻大小取決于通過它電流的大小，電流越小的導體電阻越大；B導體電阻大小取決于加在它兩端電壓的大小，電壓越大的導體電阻越大；C相同材料制成粗細相同的導線，長度越長電阻也越大；D銅導線的電阻一定比鐵導線的電阻小二、填空題15.小明按圖甲所示的電路進行實驗，當閉合開關用電器正常工作時，電壓表V1和V2的指針位置完全一樣，如圖乙所示，則L2兩端的電壓為 V，L1兩端的電壓為V。16.在一次測L1、L2燈串聯的電路電壓的實驗中，電路兩端的總電壓值如圖甲所示，則總電壓為V，燈泡L1的電壓如圖乙所示，則燈L1的電壓為V，燈L2的電壓為V。17.兩個小燈泡串聯在電路中，電源電壓為16伏，現測得其中一個小燈泡兩端的電壓為6V，通過這個小燈泡的電電流為0.5安，則另一個小燈泡兩端的電壓為V，通過它的電流為A。18.某導體接在10V的電源上時，它的電阻為10；若將它改接在6V的電源上，它的電阻為 。若加在它兩端的電壓為零，它的電阻 。19.電工師傅給大功率用電器供電時常選擇橫截面積較 （選填“大”或“小”）的銅芯導線，目的是為了 （選填“增大”“減小”）導線的電阻，來節約能源，減少電能損失。三、實驗題20.按照課本要求探究串聯電路中電壓的規律，小明設計的電路如圖所示。根據電路圖把電壓表分別接入到電路中的AB、BC、AC之間，測出它們的電壓，填入表中：實驗次數AB間電壓BC間電壓AC間電壓12.5V3.5VV（1）AC之間電壓如圖乙所示，將讀出的結果填入表中。（2）在表格中記錄數據后，下一步首先應該做的是A整理器材，結束實驗 B換用不同規格的小燈泡，再測出幾組電壓值C分析數據，得出結論 D換用電壓表的另一量程，再測出一組電壓值（3）通過對上面數據的分析，可以得出的結論是： 。（4）指出表格的設計有哪個地方不合理？ 。21.小明和小亮探究“并聯電路電壓的關系”，小明先按圖甲所示電路圖連成圖乙的實物圖（電壓表尚未連接）（1）小亮一眼就看出了小明連接的錯誤，并指出如果直接閉合開關將出現（選填“開路”或“短路”）現象，小燈泡L1、L2都不會亮，還可能造成損壞。（2）小亮只更改跟L1、L2的四個接線柱A、B、C、D相連的某根導線的一端，就使電路連接正確了。請在需要改動的導線上打并改正（指出一種即可）。（3）接下來，他們按圖丙所示電路圖連接了三個電壓表實驗過程中，電壓表V2的示數如圖丁所示，則電壓表V的示數是V。22.在探究“導體的電阻與哪些因素有關”的問題時，某同學作了如下猜想：猜想一：導體的電阻可能與導體的長度有關；猜想二：導體的電阻可能與導體的材料有關；猜想三：導體的電阻可能與導體的橫截面積有關。下表給出了實驗中所用到的導體的情況：導線代號ABCDEFG導線長度（m）1.00.51.51.01.21.50.5導線橫截面積（mm2）3.00.61.80.61.81.81.8導線材料錳銅鎢鎳鉻錳銅鎢錳銅鎳鉻（1）為了探究導體電阻與長度的關系，應選代號為 的導線；（2）為了探究導體電阻與材料的關系，應選代號為 的導線；（3）為了探究導體電阻與導體橫截面積的關系，應選代號為 的導線。23.在探究影響導體電阻大小的因素時，小兵、小紅兩位同學作出了如下猜想：導體的電阻與導體的長度有關。導體的電阻與導體的橫截面積有關。導體的電阻與導體的材料有關。實驗室提供了4根電阻絲，規格、材料如表編號材料長度/m橫截面積/mm2A鎳鉻合金0.50.5B鎳鉻合金1.00.5C鎳鉻合金0.51.0D錳銅合金0.50.5為了驗證上述猜想，他們設計了如圖所示的實驗電路。（1）按照圖所示“探究影響導體電阻大小因素”的實驗電路，在M、N之間分別接上不同的導體，則通過觀察 來比較導體電阻的大小。（2）為了驗證上述猜想，應該選用編號 和 兩根電阻絲進行實驗；（3）如果選用編號為A、C兩根電阻絲進行實驗，是為了驗證猜想 （填序號）；（4）如果選用編號為A、B兩根電阻絲進行實驗，是為了驗證猜想 （填序號）。分別將A和B兩電阻絲接入電路中M、N兩點間時，電阻絲A接入時電流表示數較大，由此，得到的結論是： 。（5）以上研究問題的科學方法是采用了 。（6）在最近幾年，我國城鄉許多地區進行了輸電線路的改造，將原來細的鋁質輸電線換成較粗的鋁質輸電線，這樣就 了輸電線的電阻，從而可以 輸電線上的電能損失（選填“增大”或“減小”）。專題16.2 電壓和電阻丨測練丨作業答案一、選擇題1.【答案】B。【解析】因超導體的電阻為零，用它作為輸電線，輸電線就不會因發熱而存在電能的損失；若作為保險絲、電爐絲和滑動變阻器的線圈后，它們的電阻為零，保險絲就不能因發熱而熔斷，電爐絲就不會利用電流的熱效應而工作，滑動變阻器也起不了保護電路，改變電流的作用。2.【答案】A。【解析】A、該電路為串聯電路，閉合開關，燈泡不亮時，先觀察電流表是否有示數，如果無示數，說明電路出現斷路現象，然后檢測出斷路的位置，并進行處理；BC、當電路發生斷路故障時，換用更大功率的燈泡或增加電池數量，燈泡同樣不發光，故BC選項錯誤；D、如果燈絲斷了或導線發生斷路，拆掉導線重新連接電路，燈泡仍然不亮，故D選項錯誤。故選A。3.【答案】C 。【解析】如果L1的燈絲斷了，電壓表測電源電壓，指針應偏轉，此選項不符合題意；如果L2的燈絲斷了，電路開路，電流表、電壓表都無示數此選項不符合題意；如果L1短路，此處相當于導線，電阻為零，所以電壓表的示數為零，指針基本不動；電流可以通過電流表，所以電流表指針偏轉，此選項符合題意；如果L2短路，此處相當于導線，電壓表測電源電壓，指針應偏轉此選項不符合題意。4.【答案】D。【解析】由電路圖可知，兩電阻并聯，電壓表V測電源的電壓，電流表A1測滑動變阻器支路的電流，電流表A2測R2支路的電流。因電源電壓保持不變，所以，滑片移動時，電壓表V的示數不變，因并聯電路中各支路獨立工作、互不影響，所以，滑片移動時，通過R2的電流不變，即電流表A2的示數不變，故B正確；則電壓表V示數與電流表A2示數的比值不變，故C正確、D錯誤；將滑動變阻器滑片向右移動時，接入電路中的電阻變大，由可知，通過R1的電流變小，即電流表A1的示數變小，故A正確。5.【答案】ABC。【解析】（1）由電路圖可知，電阻R1與滑動變阻器R2串聯，電流表測電路電流，電壓表測電阻R1兩端電壓；當P向左移動時，滑動變阻器接入電路的阻值變小，電路總電阻變小，電源電壓不變，由歐姆定律可以判斷電流表示數變化情況；（2）由電路圖知，電流表測電路電流，電壓表測電阻R1兩端電壓，由歐姆定律可以判斷電壓表與電流表示數之比如何變化。（1）當P向左移動時，滑動變阻器接入電路的阻值變小，電路總電阻R變小，電源電壓U不變，由可知電路電流變大，電流表示數變大，故A、B錯誤。（2）由可知，電路中電流變大；由U=IR可知，電阻R1兩端電壓變大，即電壓表示數變大；又因為電壓表是電流表示數的比值等于R1的阻值，而R1為定值電阻，所以電壓表與電流表示數的比值不變，故C錯誤、D正確。故選A、B、C。6.【答案】D。【解析】A：由圖可知，電壓表接到了L1的兩端，且正負接線柱接反了，故A錯誤。B：由圖可知，電壓表測的是兩燈串聯的總電壓，或電源電壓，故B錯誤。C：由圖可知，電壓表接到了L2的兩端，測的是L2的兩端電壓，故C錯誤。D：由圖可知，電壓表與L1并聯，正負接線柱正確，故D正確。7.【答案】D。【解析】先識別電路，然后判斷滑動變阻器接入電路的阻值的變化，再根據歐姆定律判斷電壓表或電流表示數的變化。A：電路為并聯電路，電流表測量干路上的電流，當滑片向右滑動時，滑動變阻器接入電路的阻值增大，則電流表的示數減小，故A錯誤。B：電路為并聯電路，電流表測量定值電阻的電流，電流表的示數不變，故B錯誤。C：電路為串聯電路，電壓表測量電源電壓，當滑片向右滑動時，電壓表示數不變，故C錯誤。D：電路為串聯電路，電壓表測量變阻器兩端的電壓，當滑片向右滑動時，滑動變阻器接入電路的電阻增大，串聯電路起分壓作用，所以變阻器分得的電壓變大，電壓表的示數變大，故D正確。8.【答案】如圖甲、乙、丙所示。【解析】圖甲中，中間的一個是串聯在電路中的，只能連電流表，而上邊的是與燈泡并聯的，所以應連電壓表；圖乙是一個由兩只燈泡組成的并聯電路，下邊的電表是串聯在干路中的，只能連電流表，中間一個應連電壓表，并且如果中間一個連電流表的話，會造成電路的短路；圖丙中，電池組是必不可少的，可先將其確定；根據電流方向，又因為要求兩燈串聯，且都能發光，所以左邊一定是電池組，且正極朝上，右邊選擇電壓表可以測L2的電壓，但如果選擇電流表則會將L2短路，所以應選電壓表。9.【答案】D。【解答】因為A B C選項均為串聯電路，并且電壓表都是并聯在L2的兩端，故ABC選項均不符合題意；D選項中L1和L2兩燈并聯，電壓表與兩燈并聯，并且兩燈兩端電壓相等，故D選項符合題意。故選 D。10.【答案】C。【解析】（1）只閉合S1時，兩個燈泡串聯，電壓表測量的是串聯電路兩端的電壓，也是電源電壓，所以電壓表示數U1=U；（2）只閉合S2時，兩個燈泡串聯，電壓表只與右邊的燈泡并聯，測量的是一個燈泡兩端的電壓，所以電壓表示數U2=U右燈，因為兩個燈泡串聯，所以U2U；（3）若S1、S2同時閉合，會對左邊的燈泡短路，只有右邊的燈泡接入電路，電壓表測量是右邊燈泡兩端的電壓，也是電源電壓所以電壓表示數U3=U。由上分析可知：U1=U3U2。故選C。11.【答案】C。【解析】A、電壓表的正負接線柱接錯了，且測量的是L1、L2的電壓，故A錯誤；B、開關閉合后，電壓表測L1的電壓，故B錯誤；C、電壓表與L2并聯，測L2的電壓，故C正確；D、電壓表雖然并聯在L2兩端，但正負接線柱接錯，故D錯誤。故選C。12.【答案】C。【解析】先分析用電器的連接方式，然后根據電壓表與被測用電器并聯，電流表與被測用電器串聯進行分析。A、甲是電流表，乙是電壓表，一個燈泡被短路，電路為另一個燈泡的基本電路，故A錯誤；B、甲是電流表，乙是電流表，將形成電源短路，故B錯誤；C、甲是電壓表，乙是電流表，兩燈泡并列連接，因此兩燈并聯，故C正確；D、甲是電壓表，乙是電壓表，電路為一個燈泡的基本電路，故D錯誤。故選C。13.【答案】A。【解析】由圖可知兩燈泡要想正常工作，連接方式必須并聯；甲表不能是電壓表，否則會使L2開路，所以甲是電流表；而乙表如果為電流表，則會造成L2短路，所以乙應是電壓表。故選A。14【答案】D。【解析】電阻是導體本身的一種性質，電阻大小的影響因素有材料、長度、橫截面積、溫度，與電壓、電流等外界因素無關。根據影響電阻大小的因素來判斷，A、B、C都影響電阻，D不影響。故選D。14.【答案】C。【解答】A、電阻是導體自身的一種特性，與是否有電流通過無關，故A錯誤；B、導體的電阻與加在導體兩端的電壓無關，故B錯誤；C、粗細相同的兩條導線，材料相同，故長導線的電阻較大，故C正確；D、銅導線和鐵導線，因在導體的長度和橫截面積未知的條件下，無法判斷其電阻大小，故D錯誤。故選C。二、填空題15.【答案】2；8。【解析】從圖中可以看出V1測電源電壓，V2測L2兩端電壓，而兩表指針一樣，說明V1選的是大量程，V2的是小量程，則V1的示數為10V；V2示數為2V；又因為串聯電路兩端電壓等于各部分電壓之和，則燈L2兩端電壓為2V；燈L1兩端電壓為10V-2V=8V。故答案為：2；8。16.【答案】2.5；1.1；1.4。【解析】根據電壓表的量程和分度值得出電源的電壓以及燈泡L1的電壓，再根據串聯電路的電壓特點求出燈L2的電壓。解答：由圖可知，電壓表的量程為03V，分度值為0.1V，所以甲圖總電壓U=2.5V，乙圖燈泡L1的電壓U1=1.1V，因為串聯電路中總電壓等于各分電壓之和，所以燈L2的電壓：U2=U-U1=2.5V-1.1V=1.4V。故答案為：2.5；1.1；1.4。17.【答案】10，0.5。【解析】因兩燈串聯，由串聯電路的電流規律可知電流相等，即電路中的電流為0.5A；由串聯電路中的電壓規律可知兩燈上的電壓之和等于總電壓即電源電壓；故另一燈泡上的電壓為：U-U 1 =16V-6V=10V。故答案為：10，0.5。18.【答案】10；10。【解析】導體的電阻是導體本身的一種性質，與導體的材料、長度、橫截面積、溫度有關，與導體兩端的電壓無關。19.【答案】大；減小。【解析】給大功率的電器供電時，電路中電流較大，為了降低導線上電能的損失，因此選擇電阻比較小的導線，所以是橫截面積較大的銅線。故答案為：大；減小。三、實驗題20.【答案】（1）6；（2）B；（3）在串聯電路中，各部分電壓之和等于總電壓；（4）此實驗數據表格只設計了一次實驗，為了得出普遍規律，應該多設計幾次。【解析】（1）由于電壓表選擇的是大量程，所以其分度值是0.5V，故電壓表的示數是6V；（2）通過實驗數據分析總電壓與各部分電路電壓之間的關系，只能驗證一次，所以發現實驗次數太少，需要多次測量，為使多次測量更具普遍性，要更換燈泡規格，或改變電源電壓；（3）據表中的數據能看出，串聯電路中，各個部分的電壓之和等于總電壓；（4）為了得出普遍規律，一次實驗是不夠的，故此實驗數據表格只設計了一次實驗，為了得出普遍規律，應多設計出幾次實驗的數據記錄表來；故答案為：（1）6；（2）B；（3）在串聯電路中，各部分電壓之和等于總電壓；（4）此實驗數據表格只設計了一次實驗，為了得出普遍規律，應該多設計幾次。21.【答案】（1）斷開；短路；電源；（2）見上圖；（3）2.5；2.5；（4）各并聯支路的電壓相等；（5）該實驗只進行了一次，且沒有換燈泡再做；換用規格不同的小燈泡，再做幾次【解析】（1）在連接電路時，開關必須斷開；根據焦耳定律，在電阻一定，通電時間一定時，電流越大，產生的電熱越多。如圖連接，其他條件相同，AC導線把兩個小燈泡都短路了，會造成電路中電流增大，產生的電熱過多，燒壞電源。（2）只更改跟L1、L2的四個接線柱A、B、C、D相連的某根導線的一端，將導線的上端A改接到B或D，也可以將導線的右端C改接到B或D，就使電路連接正確了。如下圖所示：（3）該電壓表選擇的是小量程，所以分度值是0.1V，所以電壓表的示數2.5V；由于該電路是并聯，所以電壓表V1、V2和V示數相等，所以電壓表V1、V的示數是2.5V。（4）據并聯電路電壓的規律可知，并聯電路電源兩端電壓與各并聯支路的電壓相等。（5）分析該實驗不難看出，該實驗只進行了一次，且沒有換燈泡再做，所以各并聯支路的電壓相等實驗結論具有偶然性，所以我們應該換用規格不同的小燈泡，再做幾次，看結論是否一致即可。故答案為：（1）斷開；短路；電源；（2）見上圖；（3）2.5；2.5；（4）各并聯支路的電壓相等；（5）該實驗只進行了一次，且沒有換燈泡再做；換用規格不同的小燈泡，再做幾次。22.【答案】（1）C、G；（2）C、F；（3）A、D。【解析】影響導體電阻大小的因素有材料、長度、橫截面積；在研究時要采用控制變量法的思想；（1）研究電阻與導體長度有關時，要控制橫截面積、材料不變； （2）研究電阻與導體材料有關時，要控制長度、橫截面積不變； （3）探究導體電阻跟導體橫截面積的關系時，要控制材料、長度不變。根據表格可知：（1）研究電阻與導體長度有關時，要控制橫截面積、材料不變，所以選C和G兩根導線；（2）研究電阻與導體材料有關時，要控制長度、橫截面積不變，所以選C和F兩根導線；（3）研究電阻與導體橫截面積有關時，要控制長度、材料不變，所以選A和D兩根導線；（4）本實驗采用了控制變量的研究方法。故答案為：（1）C、G；（2）C、F；（3）A、D。23.【答案】（1）電流表示數（或小燈泡亮度）；（2）A、D； （3）；（4）；材料和橫截面積一定時，導體越長電阻越大；（5）控制變量法；（6）減小；減小。【解析】（1）實驗中，在M、N之間分別接上不同的導體，則通過觀察電流表示數（或小燈泡亮度）來比較導體電阻的大小；（2）要驗證猜想：導體的電阻與導體的材料有關，應控制導體的長度與橫截面積相同，而材料不同，由表中數據可知，應選編號為A、D的兩根電阻絲進行實驗；（3）由表中數據可知，A、C兩電阻絲的長度、材料相同而橫截面積不同，將A和C兩電阻絲接入電路中M、N兩點間，可驗證導體電阻跟橫截面積的關系，即猜想；（4）A、B兩電阻絲的材料、橫截面積相同而長度不同，將A和B兩電阻絲接入電路中M、N兩點間，可驗證導體電阻跟長度的關系，即猜想；電阻絲A接入時電流表示數較大，說明電阻絲A的電阻小，而電阻絲A的長度小于電阻絲B的長度，由此得到的結論是：材料和橫截面積一定時，導體越長電阻越大（或導體越短電阻越小）；（5）導體的電阻與導體的材料、長度和橫截面積有關，探究影響電阻大小的因素時，需要運用控制變量法進行探究；（6）細的鋁質輸電線換成較粗的鋁質輸電線，導線的橫截面積增大了，輸電線的電阻減小了，根據W損=I2Rt可知，導線上損失的電能也就減小了，從而起到節能的效果。故答案為：（1）電流表示數（或小燈泡亮度）；（2）A、D； （3）；（4）；材料和橫截面積一定時，導體越長電阻越大；（5）控制變量法；（6）減小；減小。14
