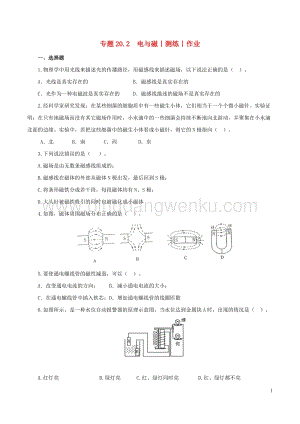

專題20.2 電與磁丨測練丨作業一、選擇題1.物理學中用光線來描述光的傳播路徑，用磁感線來描述磁場，以下說法正確的是（ ）。A光線是真實存在的 B磁感線是真實存在的C光作為一種電磁波是真實存在的 D磁感線描述的磁場不是真實存在的2.經科學家研究發現：在某些細菌的細胞質中有一些磁生小體，它們相當于一個個微小磁針。實驗證明：在只有地磁場而沒有其它磁場作用時，小水滴中的一些細菌會持續不斷地向北游動，并聚集在小水滴北面的邊緣。實驗中，若把這些細菌中的磁生小體看成小磁針，則它的N極指向（ ）。A北 B南 C西 D東3.下列說法錯誤的是（ ）。A.磁場是由無數條磁感線組成的；B.磁感線在磁體的外部從磁體N極出發，最后回到S極；C.將條形磁鐵分成若干段，每段磁體均有N、S極；D.大頭針被磁鐵吸引的同時也被磁化成小磁體4.如圖，磁體周圍磁場分布正確的是（ ）。5.要使通電螺線管的磁性減弱，可以（ ）。A改變通電電流的方向； B減小通電電流的大小；C在通電螺線管中插入鐵芯；D增加通電螺線管的線圈匝數6.如圖所示，是一種水位自動報警器的原理示意圖，當水位達到金屬塊A時，出現的情況是（ ）。A.紅燈亮 B.綠燈亮 C.紅、綠燈同時亮 D.紅、綠燈都不亮7.小明同學在“制作、研究電磁鐵”的過程中，使用兩個相同的大鐵釘繞制成電磁鐵進行實驗，如圖所示，下列說法正確的是（ ）。A若將兩電磁鐵上部靠近，會相互吸引；B電磁鐵能吸引的大頭針越多，表明它的磁性越強；CB線圈的匝數多，通過B線圈的電流小于通過A線圈的電流；D要使電磁鐵磁性增強，應將滑片P向右移動8.在探究通電螺線管的實驗中，小明連接了如圖所示的電路，通電螺線管M端放有一小磁針，閉合開關，移動滑動變阻器的滑片，下面說法正確的是（）。A通電螺線管M端為S極；B小磁針N極指向水平向右；C若滑動變阻器的滑片P向b端移動，通電螺線管的磁性增強；D若滑動變阻器的滑片P向b端移動，通電螺線管的磁性減弱9.下列有關電和磁的說法正確的是（ ）。A奧斯特發現了電流的磁效應；B磁體周圍的磁場既看不見電摸不著，所以是不存在的；C電動機是根據電磁感應原理制成的；D電磁鐵磁性的強弱只與線圈中電流的大小有關10.在探究通電螺線管的實驗中，小明連接了如圖所示的電路，通電螺線管M端放有一小磁針，閉合開關，移動滑動變阻器的滑片，下面說法正確的是（）。A通電螺線管M端為S極；B小磁針N極指向水平向右；C若滑動變阻器的滑片P向b端移動，通電螺線管的磁性增強；D若滑動變阻器的滑片P向b端移動，通電螺線管的磁性減弱；11.對下列四幅圖的表述正確的是（）。A圖中，閉合開關，小磁針靜止時N極指向右側B圖中，閉合開關，滑動變阻器滑片P向右側滑動時，彈簧測力計的示數變小C如圖是發電機的工作原理圖D如圖是電動機的工作原理圖12一通電螺線管中的電流方向和其周圍磁感線的分布如圖所示，其中正確的是（）。ABCD13.如圖所示，在“探究什么情況下磁可以生電”的實驗中，保持磁體不動，下列現象描述正確的是（）。A導線ab豎直向上運動時，電流表指針會偏轉；B導線ab豎直向下運動時，電流表指針會偏轉；C導線ab從圖中所示位置斜向上運動時，電流表指針不會偏轉；D導線ab分別水平向右和水平向左運動時，電流表指針偏轉的方向相反14.如圖所示的裝置中，當開關S閉合后，下列判斷正確的是( )。A.通電螺線管外A點的磁場方向向左；B.通電螺線管的左端為N極；C.向左移動滑片P，通電螺線管的磁性減弱；D.小磁針靜止后，其N極的指向沿水平向右15.如圖所示，導體棒ab向右運動，下列操作能使導體棒向左運動的是（ ）。A調換磁極B取走一節干電池C將導體棒a、b端對調D向左移動滑動變阻器滑片16.發電機和電動機的發明使人類步入電氣化時代，制造電動機所依據的原理是（）。A電磁感應現象； B電流的周圍存在著磁場；C磁場間的相互作用；D通電導體在磁場中受到力的作用17.下列說法中不正確的是（）。A甲圖中，當接通電源時金屬桿由靜止開始向左運動，若磁場方向保持不變，改變電流方向，金屬桿依然由靜止開始向左運動；B乙圖是電動機的工作原理圖，此裝置使電能轉化為機械能；C丙圖中，當磁體不動、導體棒向右運動，與導體棒不動、磁體向右運動產生的感應電流方向相反；D丁圖是發電機的工作原理圖，此裝置使機械能轉化為電能18.如圖所示是一種環保手電筒只有將它來回搖動，小燈泡就能發光能說明手電筒工作的原理圖是（）。ABCD19.如圖所示電與磁的實驗裝置中，屬于發電機原理的是（）。ABCD二、作圖題20.在圖中，標出閉合開關后通電螺線管和小磁針的N、S極。21.丁圖是一通電螺線管，請在括號里標出靜止小磁針的“N”或“S”極。22.根據通電螺線管的N、S極和磁感線形狀，在圖中標出磁體A的N極，磁感線方向（任選一根標出即可）和電源“+”、“-”極。23.如圖所示實驗，用 判斷通電螺線管周圍各點的磁場方向，為了探究通電螺線管磁極的極性與電流方向是否有關，應該采取的操作是 。專題20.2 電與磁丨測練丨作業答案一、選擇題1.【答案】C。【解析】A、光線是我們為了研究光的方便假想出的物理模型，是不存在的，所以A是錯誤的；B、磁感線是我們為了研究磁場的方便假想出的物理模型，是不存在的，所以B是錯誤的；C、光是電磁波的一種，是真實存在的，所以C是正確的；D、磁感線是假想的物理模型，但磁場是確實存在的，所以D是錯誤的。所以選C。2.【答案】A。【解析】由題意可知，在地磁場的作用下，對于小水滴來說，磁感線應是從小水滴的南面指向小水滴的北側，把這些細菌中的磁生小體看成小磁針，小磁針的N極指向與磁場磁感線的方向相同，所以，它的N極指向小水滴的北側，所以選項A符合題意。故選A。3.【答案】A。【解析】A、磁場是磁體周圍的看不見、摸不著的物質，但它是確實存在的；磁感線是我們為了形象的描述磁場，假想出來的物理模型，是不存在的，所以A是錯誤的；B、磁感線在磁體的外部是從N極發出，回到S極的，所以B是正確的；C、條形磁體分成若干段，每段磁體都有兩個磁極：N極和S極，所以C是正確的；D、大頭針在被磁體吸引的過程就是它被磁化的過程，所以D是正確的。故選A。4.【答案】B。【解析】磁感線在磁體的周圍是從N極出來，回到S極，A、C、D中都是從S到N極，故A、C、D錯誤。故選B。5.【答案】B。【解析】A、改變電流的方向，只能改變通電螺線管的磁極不符合題意；B、在相同條件下，減小電流，磁性減弱符合題意；C、在相同條件下，插入鐵芯，磁性增強不符合題意；D、在相同條件下，增加匝數，磁性增強不符合題意。故選B。6.【答案】A。【解析】當水位達到金屬塊A時，控制電路接通。電路中有了電流，電磁鐵有磁性，向下吸引銜鐵，使動觸點與綠燈所在電路的靜觸點分開，綠燈滅。與紅燈所在電路的靜觸點接通，導致了紅燈所在的電路接通，紅燈亮。故現象為：紅燈亮，綠燈滅。則：A、由上面分析的現象紅燈亮，綠燈滅知：A正確；B、由上面分析的現象紅燈亮，綠燈滅知，綠燈亮與現象矛盾，所以B錯誤；C、由上面分析的現象紅燈亮，綠燈滅知，綠燈亮與現象矛盾所以C錯誤；D、由上面分析的現象紅燈亮，綠燈滅知，紅燈滅與現象矛盾所以D錯誤。所以選A。7.【答案】D。【解析】兩個電磁鐵中線圈上的電流方向都是向右的，所以上端都是N極，靠近時會相互排斥，A錯；要使電磁鐵的磁性增強，應增大電路中的電流，滑片向左移動，B錯；兩個線圈是串聯關系，電流相等，C錯；電磁鐵的磁性是通過它吸引大頭針的多少來判斷的，吸引的大頭針越多，說明磁性越強，這種方法叫轉換法，D對。8.【答案】D。【解析】A、電流從螺線管左端流入，右端流出，據安培定則可知，此時電磁鐵的M端是N極，N端是S極，故A錯誤；B、據磁極間的作用規律可知，小磁針靜止時，左端是N極，右端是S極，即小磁針N極指向水平向左故B錯誤；C、D、滑動變阻器的滑動片P向b端移動，電阻變大，電流變小，故電磁鐵的磁性變弱故C錯誤、D正確。故選D。9.【答案】A。【解析】A、奧斯特發現了電流的磁效應，故A正確；B、磁體周圍的磁場雖然看不見也摸不著，但的確存在，故B錯誤； C、電磁感應現象是發電機的制作原理，而電動機的制作原理是通電線圈在磁場中受力轉動，故C錯誤；D、電磁鐵的磁性強弱與電流的強弱和線圈的匝數有關，故D錯誤。故選A。10.【答案】D。【解析】A、電流從螺線管左端流入，右端流出，據安培定則可知，此時電磁鐵的M端是N極，N端是S極，故A錯誤；B、據磁極間的作用規律可知，小磁針靜止時，左端是N極，右端是S極，即小磁針N極指向水平向左。故B錯誤；C、D、滑動變阻器的滑動片P向b端移動，電阻變大，電流變小，故電磁鐵的磁性變弱。故C錯誤、D正確。故選D。11.【答案】A。【解析】A、由安培定則可知，螺線管的右端為N極，左端為S極，磁感線是從N極出來回到S極的，故小磁針的右端為N極，故A正確；B、圖中，閉合開關，滑動變阻器滑片P向右側滑動時，滑動變阻器電阻減小，電流變大，電磁鐵磁性變強，由于不知電流的方向，無法判定螺線管的極性，故無法判定測力計的示數變化，故B錯誤；C、圖中有電源，若閉合開關，磁場中的金屬棒會受力運動，即說明通電導線在磁場中受力的作用，即電動機的原理圖，故C錯誤；D、圖中沒有電源，閉合開關后，當金屬棒ab做切割磁感線運動時，電路中就會產生感應電流，故是發電機的原理圖，故D錯誤。故選A。12【答案】B。【解析】A、據安培定則判斷，該螺線管的右端是N極，左端是S極，故磁感線的方向錯誤，故錯誤；B、據安培定則判斷，該螺線管的左端是N極，右端是S極，且磁感線的方向正確，故正確；C、據安培定則判斷，該螺線管的右端是N極，左端是S極，故磁感線的方向錯誤，故錯誤；D、據安培定則判斷，該螺線管的左端是N極，右端是S極，故磁感線的方向錯誤，故錯誤；故選B。13.【答案】D。【解析】A、導線ab豎直向上運動，即平行于磁感線運動，所以不能產生感應電流，電流表指針不會偏轉，故A錯誤；B、導線ab豎直向下運動，即平行于磁感線運動，所以不能產生感應電流，電流表指針不會偏轉，故B錯誤；C、導線ab從圖中所示位置斜向上運動，此時導線ab做切割磁感線運動，所以在電路中會有感應電流，電流表指針會偏轉，故C錯誤；D、導線ab分別水平向右和水平向左運動時，即在磁場方向不變的情況下，改變導體的運動方向，感應電流的方向會改變，則電流表指針偏轉的方向相反，故D正確。故選D。14.【答案】B。【解析】AB、由于右端是電源的正極，所以電流從右端流入，故據安培定則可知，該螺線管的左端是N極，右端是S極，所以磁感線的方向應該從左向右，故通電螺線管外A點的磁場方向向右，故A錯誤，B正確；C、滑片向左移動，接入電路的電阻變小，故電路的電流變大，磁性變強，故C錯誤；D、據上面的分析可知，該螺線管的右端是S極，所以小磁針的左端應該是N極，故N極的指向沿水平向左，故D錯誤；故選B。15.【答案】A。【解析】導體棒ab在磁場中受力的作用，力的方向與磁場方向和電流方向有關，因此要使導體棒向左運動可使力的方向發生變化，可以改變磁場方向或電流方向。A.調換磁極，改變了磁場的方向，導體棒受力方向改變，能使導體棒向左運動，故A符合題意為答案。B.取走一節干電池，改變了電流的大小，不能改變導體棒的受力方向，故B不符合題意。C.將導體棒a、b端對調，對電路無影響，故C不可行。D.將滑動變阻器的滑片P向左移動，增大電路中的電流，會改變受力大小，但不會改變運動方向，故D不可行。16.【答案】D。【解析】電動機是根據通電導體在磁場中受到力的作用的原理來工作的。故選D。17.【答案】A。【解析】AB、圖AB有電源，是電動機的工作原理圖，是根據通電導體在磁場中受到力的作用，受力的方向與磁場方向和電流方向有關，若磁場方向保持不變，改變電流方向，金屬桿由靜止開始向右運動，此裝置使電能轉化為機械能，故A錯誤，B正確；C、感應電流的方向與導體運動方向和磁感方向有關，如果只改變一個因素，則感應電流的方向改變，當導體棒不動、磁體向右運動，相當于磁體不動，導體棒向左運動，故當磁體不動、導體棒向右運動，與導體棒不動、磁體向右運動產生的感應電流方向相反，故C正確；D、丁圖沒有電源，是發電機的工作原理圖，此裝置使機械能轉化為電能，故D正確。故選A。18.【答案】B。【解答】故A、此圖中有電源，即磁場中的導體通電后受力運動，即說明通電導線在磁場中受力的作用，與題目無關，故A錯誤；B、此圖中沒有電源，即磁場中的金屬棒做切割磁感線運動時，電路中就會產生感應電流，與題目原理一致，故B正確；C、此圖是奧斯特實驗，說明通電導線周圍有磁場，故C錯誤；D、此圖中有電源，磁場中的線圈通電后受力運動，即說明通電導線在磁場中受力的作用，與題目無關，故D錯誤。故選B。19.【答案】C。【解析】發電機的工作原理是電磁感應，即閉合電路的一部分導體在磁場中做切割磁感線運動時，導體中就會產生感應電流。A、該實驗是著名的奧斯特實驗，該實驗說明了通電導線周圍存在著磁場，故該選項不符合題意；B、該電路中有電源，即通電后，磁場中的金屬棒會受力運動，故是利用通電導線在磁場中受力的作用的原理工作的，故該選項不符合題意；C、在該閉合電路中沒有電源，當線圈轉動時，其恰好切割磁感線運動，于是燈泡中就會有電流通過，故這就是電磁感應現象，即該選項符合題意；D、該裝置中有電流通過時，磁場中的線圈會轉動，故是利用通電導線在磁場中受力的作用的原理工作的，故該選項不符合題意。故選C。二、作圖題20.【解析】（1）電流從螺線管的左端流入，右端流出，結合線圈的繞向，利用安培定則可以確定螺線管的右端為N極，左端為S極。（2）小磁針靜止時，由于受到通電螺線管的作用，小磁針的N極一定靠近螺線管的S極，即小磁針的左端為S極，右端為N極。答案如下圖所示：21.【解析】用右手螺旋定則判斷出通電螺線管的N極，然后根據磁體間的相互作用規律標出小磁針的磁極。如下圖：22.【解析】通電螺線管的磁場與條形磁體磁場相似，磁體極性與導線的繞法和電流方向有關，磁體的極性和電流方向關系用安培定則記憶；磁體的磁感線都是從磁體的N極出發，回到磁體的S極；同名磁體磁極相互排出，異名磁體磁極相互吸引。作圖如圖所示。23.【解析】（1）根據磁場方向的規定可知，小磁針靜止時N極所指的方向為該點的磁場方向；所以可利用小磁針N極的指向判斷通電螺線管周圍各點的磁場方向；（2）為了探究通電螺線管磁極的極性與電流方向是否有關，應改變螺線管中的電流方向，并觀察小磁針N極的指向是否發生變化，所以應該采取的操作是對調電源的正負極故答案為：小磁針N極的指向；對調電源的正負極。12
