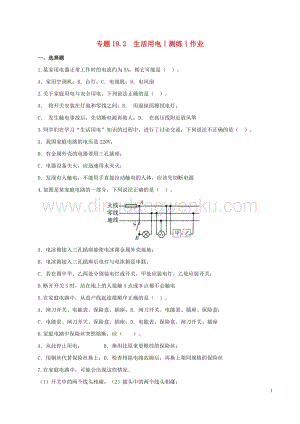

專題19.2 生活用電丨測練丨作業一、選擇題1.某家用電器正常工作時的電流約為5A，則它可能是（）。A家用空調機；B臺燈；C電視機；D電風扇2.關于家庭用電與安全用電，下列說法正確的是（ ）。A 將開關安裝在燈泡和零線之間；B 用濕抹面擦拭電燈；C 發生觸電事故后，先切斷電源再救人；D 在高壓線附近放風箏3.同學們在學習“生活用電”知識的過程中，進行了討論交流，下列說法不正確的是（）。A我國家庭電路的電壓是220V；B有金屬外殼的電器要用三孔插座；C電器設備失火，應迅速用水滅火；D發現有人觸電，不能用手直接拉動觸電的人體，應該先切斷電源4.如圖是某家庭電路的一部分，下列說法正確的是（ ）。A電冰箱接入三孔插座能使電冰箱金屬外殼接地；B電冰箱接入三孔插座后電燈與電冰箱是串聯；C若在圖中甲、乙兩處分別裝電燈或開關，甲處應裝電燈，乙處應裝開關；D.斷開開關S時，站在地上的人接觸A點或B點都不會觸電5.在家庭電路中，從進戶線起連接順序正確的是（）。A閘刀開關、電能表、保險盒、插座；B閘刀開關、電能表、插座、保險盒；C電能表、閘刀開關、保險盒、插座；D電能表、保險盒、閘刀開關、插座6.家庭電路中保險絲突然熔斷，應（ ）。A從此停止用電； B換用比原來更粗些的保險絲；C用銅絲代替保險絲換上；D檢查排除電路故障后，再換上相同規格的保險絲7.在家庭電路中，可能會出現這些情況。（1）開關中的兩個線頭相碰；（2）插頭中的兩個線頭相碰；（3）電路中增加了大功率的用電器；（4）戶外輸電線絕緣皮損壞在上述情況中，可能引起家庭電路中保險絲熔斷的是（ ）。A（1）（2） B（2）（3） C（2）（4） D（1）（4）8.在某家庭電路中，接入了規格符合要求的保險絲，當開關一閉合，電燈不亮但保險絲卻立即熔斷，發生此現象的原因可能是（ ）。A電路某處斷路； B將開關一端接零線，一端接火線；C將開關接在零線上；D電路中的電壓過低9.家庭電路的說法不正確的是（ ）。A洗衣機使用三孔插座能防止人觸電；B保險絲被燒斷，可能是電路中使用了大功率用電器或出現了短路故障；C使用測電筆可以辨別家庭電路中的火線和零線；D電燈的開關裝在火線或零線上都可以10.傍晚小明臥室的燈突然滅了，但客廳的燈正常發光，對此現象下列分析正確的是（）。A小明臥室的照明電路發生了斷路；B小明臥室的燈泡發生了短路；C他家工作電器的總功率過大； D可能是進戶線斷了11.下列關于家庭電路的說法正確的是（ ）。A家庭電路中各用電器都是串聯在電路中的；B發現觸電事故時，應首先切斷電源再想辦法施救；C控制用電器的開關應接在該用電器和零線之間；D當干路中的電流過大時，漏電保護器就會自動切斷電路12.當今社會已進入高度發達的電氣時代，人們必須牢固樹立安全用電的意識，但在某些地方私拉亂接電線的現象相當嚴重，容易造成安全隱患。下列做法中不符合安全用電原則的是（ ）。A開關必須接在火線上，開關和所控制的用電器串聯；B家用電器的金屬外殼要接地使用；C用濕布擦正亮著的臺燈燈泡；D發現家用電器或導線失火時，必須先切斷電源，然后再救火13.隨著人民生活水平的提高，居民家里用電器的種類和數目在不斷增加，給我們生活帶來方便的同時也帶來安全隱患。下列做法正確的是（ ）。A開關應接在燈和零線之間；B用電器的金屬外殼不用接地線；C在現有的照明電路中，增加大功率用電器時只需換上足夠粗的保險絲即可；D當電路被保險絲裝置切斷時，要先找到發生事故的原因，排除之后再恢復供電14.關于家庭電路，下面說法不正確的是（ ）。A用試電筆辨別火線和零線時，手要接觸筆尾的金屬體；B如果有人觸電要先斷電后救人；C用電器失火時，不能向用電器潑水滅火；D空氣開關“跳閘”一定是出現了短路15.關于家庭用電，下列做法中正確的是（ ）。A家用電器工作時，人不能接觸用電器；B家用電器使用中發生冒煙或燃燒，應立即用泡沫滅火器滅火，不能用水澆；C使用試電筆時，千萬不要觸摸到筆尖及筆尾的金屬部分；D插座、導線等元件達到使用壽命，應及時更換16.關于家庭電路及安全用電，下列說法正確的是（ ）。A驗電筆是用來測試物體是帶正電還是帶負電的；B家庭電路中，控制各個燈具的開關都應安裝在相線（火線）上；C低于220V的電壓對人體都是安全的；D只有當人體接觸帶電體時，才可能發生觸電事故二、填空題17家庭電路中，火線與零線間的電壓為 V。當電路中的 超過一定限度時，熔絲就會熔斷，自動切斷電路，為了避免觸電事故，用電器的金屬外殼一定要 。18我們家里的白熾燈正常工作時的電壓為 V；它是根據電流的 效應工作的；控制電燈的開關必須接在 線上。19.周末，小華在家開著空調看電視。媽媽打開電飯鍋做飯時，家里的自動空氣開關“跳閘”了。則“跳閘”的原因可能是__________。根據小華家自動空氣開關上的銘牌（如圖所示），他家的電路允許使用的電器總功率最大為__________W。20.晚上，婷婷家中的空調、電視機都開著，廚房里的微波爐正在加熱中午剩下的“比薩”餅.婷婷想再用電熱水壺燒點水喝，她剛一插上電熱水壺，家里的保險絲就斷了，請回答以下問題：（1）電熱水壺是利用電流的______效應工作的，保險絲斷熔斷的原因是____________；（2）電熱水壺可以將水燒開，而與它相連的導線卻不怎么熱，這是因為__________A導線的絕緣皮隔熱；B導線散熱比電熱水壺快；C導線的電阻遠小于電熱水壺電熱絲的電阻，導線消耗的電能少；D通過導線的電流小于通過電熱水壺的電流。21.我國家庭電路電壓是220V，用電器的開關要安裝在 （選填“火線”、“零線”或“地線”）上。如果家用電器或線路著火， （選填“不可”或“可以”）直接潑水滅火。三、作圖題22.請在圖中用筆畫線代替導線將電燈、開關和插座正確接入家庭電路。24.如圖，請將三孔插座、保險絲、燈泡、開關正確連入到家庭電路中。專題19.2 生活用電丨測練丨作業答案一、選擇題1.【答案】A?！窘馕觥扛鶕覀儗ζ綍r生活中的常用用電器知識的了解，回答此題。A：家用空調的電功率約為1000W，工作電流約為5A；故A正確。B：臺燈工作時的功率約為40W，電流大約是0.2A，故B錯誤。C：電視機工作時的功率約為100W，電流大約是0.5A，故C錯誤。D：電風扇工作時的功率約為100W，電流大約是0.5A，故D錯誤。2.【答案】C?！窘馕觥緼：應把開關接在電燈與火線之間，故A錯誤。B：水容易導電，用濕抹面擦拭電燈會造成觸電，故B錯誤。C：發生觸電事故后，先切斷電源再救人是正確的做法，故C正確。D：在高壓線附近放風箏有觸電的危險，故D錯誤。3.【答案】C。【解析】A：據課本知識可知，家庭電路電壓是220V，故A正確。B：為了防止人發生觸電事故，所以有金屬外殼的電器要用三孔插座，故B正確。C：水是導體，電器設備失火，應迅速切斷電源后用水滅火，故C錯誤。D：據安全用電可知，發現有人觸電，不能用手直接拉動觸電的人體，應該先切斷電源，故D正確。4.【答案】A?！窘馕觥吭诩彝ル娐分杏秒娖鏖g是并聯的，所以B錯誤；帶金屬外殼的用電器通過三孔插座將金屬外殼與大地相連，所以A正確；在家庭電路安裝要求中有，開關應該裝在火線與用電器之間，所以C錯誤；由于A在在開關之前與火線相連，所以開關無法控制A點的通斷，所以D錯誤。5.【答案】C。【解析】家庭電路主要由進入家庭的進戶線、電能表、閘刀開關、保險盒、開關、插座、用電器組成。進戶線、電能表、閘刀開關、保險盒的順序不能顛倒。進戶線進入用戶，首先經過電能表，然后再接閘刀開關，防止偷電；保險盒一定接在閘刀開關后面，容易更換保險絲。6.【答案】D。【解析】家庭電路中的保險絲突然熔斷，應該查找熔斷的原因，換用合適的保險絲，不能用更粗的或者銅絲代替，因為這樣起不到保險作用，如果不查找原因直接更換一條同樣的保險絲，閉合開關仍然要熔斷，更不可能從此停止用電不再處理；故ABC錯誤。只有D的做法符合要求。故選D。7.【答案】B?！窘馕觥浚?）開關中的兩個線頭相碰，會導致開關無法控制用電器，用電器將一直工作，但不會導致電流過大；（2）會導致用電器短路，會導致電流過大；（3）會導致用電器的總功率過大，會導致電流過大；（4）戶外線短路，不會燒毀家庭電路中的保險絲。故選B。8.【答案】B。【解析】A、電路某處斷路，使燈不亮，不會燒斷保險絲，故A錯；B、將開關一端接零線，一端接火線，一旦閉合，會造成電源短路，燒壞保險絲，故B正確；C、將開關接在了零線上，閉合開關燈能發光，只是不安全，故C錯；D、電路中的電壓過低，不會熔斷保險絲，燈也會發光暗淡，故D錯。故選B。9.【答案】B?！窘馕觥緼、洗衣機使用三孔插座是防止洗衣機漏電時，外殼連接火線，人接觸時會發生單相觸電，造成危害；不符合題意。B、開關接在火線和接在零線上都能控制燈泡，但是接在火線上，當開關斷開時，能切斷火線；開關接在零線上，開關斷開時，燈泡連接著火線，不安全；符合題意。C、使用測電筆可以分辨零線和火線，站在地上接觸導線，氖管發光的是火線，氖管不發光的是零線；不符合題意。D、保險絲熔斷一定是電流過大，電流過大的原因可能是電路短路，也可能的總功率過大；不符合題意。故選B。10.【答案】A?！窘馕觥緼：臥室的燈與客廳的燈并聯，是互不影響的，所以，臥室的照明電路發生了斷路時，臥室的燈熄滅，客廳的燈仍正常發光，故A正確。B：若臥室的燈泡發生了短路，家中的保險絲會熔斷，則所有房間均會斷電，客廳的燈不會發光，故B錯誤。C：他家工作電器的總功率過大，家中的保險絲會熔斷，則所有房間均會斷電，客廳的燈不會發光，故C錯誤。D：若進戶線斷了，整個家庭電路都沒有電，所有電燈都不會亮，故D錯誤。11.【答案】B?！窘馕觥緼：家庭電路中各用電器都是并聯在電路中的，A錯誤；B正確。C：控制用電器的開關應該接在該用電器和火線之間，C錯誤。D：當干路中的電流過大時，應該是空氣開關會自動切斷電路，D錯誤。12.【答案】C。【解析】家庭電路中，各用電器并聯，開關與用電器串聯，開關接在火線與用電器之間；用電器的金屬外殼要接地；正在發光的白熾燈或日光燈是和火線相連接的帶電體，濕布是容易導電的物體；發現因電失火，首先要切斷電源，然后根據具體情況，進行相應的救助。A：在家庭電路中，為保證用電安全，應將控制用電器的開關接在火線上；符合安全用電原則。B：在家庭電路中，家用電器的金屬外殼一定要接地，可防止因漏電而觸電；符合安全用電原則。C：濕布是容易導電的物體，用濕布擦拭正在發光的白熾燈或日光燈時，容易引起人體觸電不符合安全用電原則。D：發現家用電器或導線失火時，首先要切斷電源，然后滅火；不能帶電救火，以防觸電；符合安全用電原則。13.【答案】D?！窘馕觥緼：開關接在零線和燈泡之間，斷開開關時，燈泡還和火線相連，接觸燈泡，容易發生觸電事故；不符合題意。B：有金屬外殼的用電器必須使用三線插頭，三線插頭插入三孔插座時，使金屬外殼和大地相連，避免觸電事故的發生；不符合題意。C：在現有的照明電路中，增加用電器時，電路中的總功率會增大，所以要同時考慮電能表、輸電線和保險絲的承受能力，故C不符合題意。D：保險絲熔斷后，可能是使用的電器總功率過大，也可能是短路故障引起的，因此保險絲熔斷后，更換上新的保險絲，檢修線路正常后才可以恢復供電，故D符合題意。14.【答案】D?！窘馕觥緼：用試電筆辨別火線和零線時，手應接觸筆尾金屬體，故A正確。B：發現有人觸電應先斷開電源在救人；故B正確。C：電器著火，首先應切斷電源，為防止觸電，不能用水撲滅；故C正確。D：空氣開關跳閘的原因有短路或電路總功率過大，故D錯誤。15.【答案】D?！窘馕觥緼：帶金屬外殼的用電器，如正確連接，與大地相連，人接觸用電器也是安全的，故A錯誤。B：家用電器使用中發生冒煙或燃燒時，應先切斷電源，而不是先滅火，故B錯誤。C：使用試電筆是手應接觸筆尾金屬體，故C錯誤。D：插座、導線等元件達到使用壽命時，容易漏電，應及時更換，故D正確。16.【答案】B。【解析】A：驗電筆的作用是檢驗家庭電路中的火線和零線，不是測試物體帶正電或負電；此選項錯誤。B：家庭電路中，控制各個燈具的開關都應安裝火線上，斷開開關，保證用電安全；此選項正確。C：經驗證明，只有不高于36V的電壓對人體才是安全的，220V電壓比安全電壓高得多；此選項錯誤。D：高壓帶電體只要人靠近就有觸電危險，故D錯誤。二、填空題17【答案】220；電流；接地?！窘馕觥浚?）我國家庭電路的電壓是220V，即火線與零線間的電壓為220V；（2）熔絲是由電阻率較大、熔點較低的鉛銻合金制成的；當過大的電流流過熔絲時，熔絲的溫度升高，達到熔絲的熔點，熔絲熔斷，切斷電源，起到保護電路的作用；（3）有金屬外殼的用電器，其外殼一定要接地，當用電器漏電時，地線把人體短路，避免觸電事故的發生。故答案為：220；電流；接地。18【答案】220；熱；火。【解析】（1）家中電燈的正常工作電壓為220V；（2）電流流過白熾燈時，燈絲要發熱，這是電流的熱效應（3）家庭電路中，開關控制電燈時，開關一端和電燈相連，另一端和火線相連，這樣既能控制電燈，又能在更換燈泡時，斷開開關，切斷火線，避免觸電事故的發生。故答案為：220；熱；火。19.【答案】功率過大；2200?！窘馕觥慨旈_著空調看電視時，再打開電飯鍋時，家里的自動空氣開關“跳閘”了；則“跳閘”的原因可能是總功率過大了。從圖中知，正常的電壓值為220V，最大電流值為10A，故最大功率P=IU=10A220V=2200W。故本題答案為：功率過大；2200。20.【答案】熱、電流多大（或用電器總功率過大）、?！窘馕觥浚?）電熱水壺是利用電流的熱效應工作的，保險絲斷熔斷的原因是電流多大（或用電器總功率過大）；（2）電熱水壺可以將水燒開，而與它相連的導線卻不怎么熱，是因為導線的電阻遠小于電熱水壺電熱絲的電阻，導線消耗的電能少。21.【考點】電與熱、生活用電。【答案】火線；不可?！窘馕觥勘绢}主要通過生活中的實際考查安全用電規則。家庭電路中，用電器的開關應該接在火線與用電器之間，這樣在檢修電路時斷開開關，切斷火線，可防止發生觸電事故；家用電器或線路著火時，首先要切斷電源，再潑水澆滅，因為生活用水是導體，直接潑水會造成觸電事故的發生。故答案為：火線；不可。三、作圖題22.【解析】首先辨別圖中三根線地線、火線、零線。（1）燈泡接法：火線進入開關，經燈泡連到零線，這樣在斷開開關能切斷火線，接觸燈泡不會發生觸電事故既能控制燈泡，又能更安全。（2）三孔插座的接法：上孔接地線；左孔接零線；右孔接火線。如圖所示：24.【解析】三孔插座的接法：上孔接地線；左孔接零線；右孔與保險絲串聯接在火線上。燈泡接法：火線先進入開關，再進入燈泡頂端的金屬點，零線直接接在燈泡的螺旋套上，這樣在斷開開關時能切斷火線，接觸燈泡不會發生觸電事故；既能控制燈泡，又能更安全，如圖所示：10
