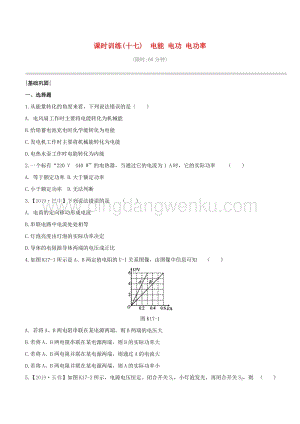

課時訓練(十七)電能 電功 電功率(限時:60分鐘)|基礎鞏固|一、選擇題1.從能量轉化的角度來看，下列說法錯誤的是（)A. 電風扇工作時主要將電能轉化為機械能B.給鉛蓄電池充電時化學能轉化為電能C.發電機工作時主要將機械能轉化為電能D.電熱水壺工作時電能轉化為內能2.一個標有“220 V440 W”的電熱器，當通過它的電流為1 A時，它的實際功率（)A. 等于額定功率B.大于額定功率C.小于額定功率D.無法判斷3.【2019巴中】下列說法錯誤的是（)A. 電荷的定向移動形成電流B.串聯電路中電流處處相等C.燈泡亮度由燈泡的實際功率決定D.導體的電阻跟導體兩端的電壓成正比4.如圖K17-1所示是A、B兩定值電阻的U-I關系圖像，由圖像中信息可知（) 圖K17-1A. 若將A、B兩電阻串聯在某電源兩端，則B兩端的電壓大B.若將A、B兩電阻串聯在某電源兩端，則B的實際功率大C.若將A、B兩電阻并聯在某電源兩端，則通過A的電流大D.若將A、B兩電阻并聯在某電源兩端，則A的實際功率小5.【2019長春】如圖K17-2所示，電源電壓恒定。閉合開關S1，小燈泡發光，再閉合開關S2，則（)圖K17-2A. 小燈泡變亮B.電流表示數變小C.電壓表示數不變D.電路的總電阻變大6.【2018福建A卷】燈泡L與定值電阻R組成的電路如圖K17-3甲所示，L和R的I-U圖線分別為圖乙中的A、B，閉合開關S，L正常發光，電路的總功率為4.8 W，此時燈泡L的（)圖K17-3A. 電壓為7 V B.電流為0.3 AC.電阻為20 D.電功率為3 W7.【2019安順】現有恒定電源、開關、電流表、電壓表、燈泡、滑動變阻器各一個，其中燈泡的U-I圖像如圖K17-4所示。將這些元件用導線連成電路后，閉合開關，滑動變阻器的滑片從最左端向右滑動的過程中，電壓表的示數從5 V開始逐漸減小，電流表的示數從0.3 A開始逐漸增大。下列結論正確的是（)圖K17-4A. 電源電壓為5 VB.小燈泡的最大功率為0.3 WC.滑動變阻器的最大阻值為20 D.整個電路的最小功率是1.8 W8.【2019齊齊哈爾改編】如圖K17-5所示的電路，電源電壓恒為4.5 V，小燈泡L標有“3 V1.5 W”字樣（忽略燈絲電阻的變化)，滑動變阻器R規格為“30 1 A”，電流表量程選擇00.6 A，電壓表量程選擇03 V。閉合開關S，在不損壞電路元件的情況下，下列選項正確的是（)圖K17-5A. 電路中最大電流為0.6 AB.電路的最大功率為2.25 WC.電壓表示數變化范圍為13 VD.滑動變阻器阻值變化范圍為030 二、填空題9.【2019攀枝花】為了提倡節能環保，攀枝花市引進大量新能源電動公交車。為新能源電動公交車充電的導線較粗是為了減小導線的。若充電過程中充電電流為100 A，充電電壓為380 V，則新能源電動公交車充電2 h消耗的電能為kWh。 10.小柳在家中看電視時，把遙控器一摁，電視關了，可是電視機上還有一個指示燈亮著（此時，電視機處于待機狀態)。學習了電能的知識后，她想:這時電視機是否還在消耗電能呢？如果消耗電能，具體情況又是怎樣的？于是她設計了如下方案進行探究:全家外出旅游前，讓電視機處于待機狀態，然后拔掉其他用電器的插頭或關掉開關，記下時間和家中電能表的信息如圖K17-6甲;兩天后回到家中，再記下此時的時間和電能表的信息如圖乙。圖K17-6（1)從該電能表的表盤參數可知，當通過電能表的電流小于A時，電能表可以穩定精確地工作。 （2)在小柳外出的這段時間內，她家的電視機消耗的電能是kWh。 （3)小柳家電視機在待機狀態下的電功率是W。 11.【2018安徽】圖K17-7中R1=4 ，R2=6 ，把它們并聯在U=3 V的電路中，則R1和R2并聯后的總電阻為;通電30 s，電阻R1消耗的電能為J。 圖K17-712.如圖K17-8所示的電路中，電源電壓保持不變，R1為定值電阻，R2為滑動變阻器（a、b為其兩個端點)。當閉合開關S，滑片P在某一端點時，電壓表示數為8 V，R2消耗的功率為0.8 W;當滑片P移到另一位置時，電流表示數為0.3 A，R2消耗的功率比原來增加了1 W。則滑動變阻器R2的最大阻值是，整個電路消耗的最大功率是W。 圖K17-813.【2019柳州模擬】如圖K17-9所示的電路中，電源電壓恒定，燈L標有“3 V1.5 W”字樣且電阻不變，電壓表量程為03 V，電流表量程為00.6 A，滑動變阻器Rx標有“30 2 A”。閉合開關S，移動滑片P，當電壓表示數為2.7 V時，電流表示數為0.3 A，電源電壓為 V。為保證電路安全，Rx允許接入的最小阻值為。移動滑片P，電路總功率的最小值為W。 圖K17-9三、實驗探究題14.【原創】如圖K17-10所示是小柳測定燈泡L額定功率的實物電路圖（不完整)。圖K17-10（1)請用筆畫線代替導線將實物電路圖連接完整。（2)正確連接電路后，閉合開關前，應將滑動變阻器的滑片P移到（選填“A”或“B”)端。 （3)該實驗的原理是。 15.【2019北部灣經濟區】小明用如圖K17-11甲所示的實驗裝置測量小燈泡電阻，小燈泡的額定電壓為4.5 V。圖K17-11（1)連接電路時，開關應。 （2)請在圖甲中用筆畫線代替導線，完成剩余部分的電路連接（要求:滑片向左移動時，燈變亮)。（3)正確完成電路連接后，閉合開關時，電流表沒有示數，小燈泡不亮，電壓表示數接近電源電壓，則電路故障可能是小燈泡（選填“短路”或“斷路”)。 （4)排除故障后，閉合開關，調節滑動變阻器的滑片，使小燈泡正常發光，電流表示數如圖乙所示，此時電路中的電流為A，小燈泡的電阻為。 （5)小明還設計了如圖K17-12所示的電路，測出了另一小燈泡的額定功率，已知滑動變阻器的最大阻值均為R0，小燈泡的額定電流為I額。請將以下實驗步驟補充完整:圖K17-12 只閉合開關S、S1，移動R1的滑片，使電流表示數為I額。接著 。 再將R1的滑片調至最左端，記下電流表的示數為I1;將R1的滑片調至最右端，記下電流表的示數為I2。寫出小燈泡額定功率的表達式:P= 。 （用R0、I額、I1、I2表示)16.【2018龍東】在測定額定電壓為3.8 V的小燈泡（電阻大約為10 )額定功率的實驗中，小明連接了如圖K17-13甲所示的電路，其中電源電壓為6 V且保持不變。圖K17-13（1)用筆畫線代替導線將圖甲所示的實物電路連接完整。（要求:滑動變阻器的滑片向左移動時小燈泡逐漸變亮，連線不得交叉)（2)在連接電路時，若有A（“5 1 A”)、B（“10 0.5 A”)和C（“10 0.2 A”)三個滑動變阻器可供選擇，則應該選擇變阻器（選填“A”“B”或“C”)連入電路，才能保證實驗順利進行。 （3)在實驗中，若電壓表示數為2 V，為了能測量小燈泡的額定功率，必須將滑動變阻器的滑片P向（選填“A”或“B”)端移動，當電壓表的示數為3.8 V時，小燈泡正常發光，此時電流表示數如圖乙所示，則電路中的電流是A，小燈泡的額定功率為W。 （4)小明根據測量小燈泡實際功率的多組實驗數據，作出I-U圖像如圖丙所示。結果發現圖像不是直線，這表明通過小燈泡的電流與其兩端的電壓（選填“成”或“不成”)正比，這是因為。 （5)若把小燈泡換成一個定值電阻，還可探究的關系。 A. 電流與電阻B.電流與電壓四、綜合應用題17.【2018柳州】如圖K17-14所示，滑動變阻器R2最大阻值為10 ，將其滑片移到b端，只閉合開關S，電流表的示數為0.3 A，小燈泡的實際功率為0.9 W;閉合開關S、S1，將滑動變阻器滑片移到a端，小燈泡恰好正常發光，電流表示數為1 A。不考慮燈絲電阻的變化，求:（1)電源電壓。（2)R1的阻值。（3)小燈泡的額定功率。圖K17-1418.【2019荊州】如圖K17-15所示，電源電壓恒為4.5 V，燈泡L上標有“3 V1.5 W”字樣，滑動變阻器R2上標有“15 1 A”字樣，定值電阻R1的阻值為10 ，電流表的量程為03 A，電壓表的量程為03 V，不計溫度對燈絲電阻的影響。求:（1)燈泡正常工作時的電阻為多大。（2)當開關S、S1、S2閉合，S3斷開時，電路最小總功率為多大。（3)當開關S、S3閉合，S1、S2斷開時，在確保電路元件安全的情況下，滑動變阻器R2的取值范圍。圖K17-15|能力提升|一、選擇題1.【2019柳州模擬】標有“6 V1.5 W”的小燈泡，通過它的電流與其兩端電壓變化的關系如圖K17-16所示。若把這樣的三只燈泡串聯起來，接在12 V的電源兩端，此時燈泡的電阻和實際功率約為（)圖K17-16A. 24 0.67 WB.20 0.96 WC.24 0.96 WD.20 0.8 W2.把標有“220 V40 W”的燈泡L1和“220 V60 W”的燈泡L2串聯接入220 V電路的兩端，下列說法正確的是（)A. 兩燈泡的額定電壓都變小了B.兩燈泡的額定電功率都變小了C.燈泡L1兩端的實際電壓比L2兩端的實際電壓大D.通過燈泡L1的實際電流比L2的實際電流大3.甲、乙兩燈分別標有“6 V3 W”和“6 V6 W”字樣。先將兩燈串聯后接在電壓為U的電路中，甲燈的功率為P1，再將兩燈并聯后接在同一電壓下，乙燈的功率為P2，兩次燈泡均安全，忽略溫度對燈絲電阻的影響，則P1P2為（)A. 92B.29C.49D.194.【2019溫州】小明按圖K17-17甲連接電路，閉合開關，燈泡L1的功率為P1。他將一個阻值大于L1的燈泡L2串聯接入電路中（如圖乙)，閉合開關后，燈泡L1、L2的功率分別為P1、P2（不計溫度對燈泡電阻的影響，電源電壓恒定)。下列關系式正確的是（)圖K17-17A. P2P1P1B.P2P1P1C.P1P2P1D.P1P1P25.【2019內江】如圖K17-18所示，電源電壓恒定不變，閉合開關S，將滑動變阻器的滑片P從中點向b端移動一段距離，電壓表V1、V2示數的變化量分別為U1、U2，電流表示數的變化量為I，阻值相同的定值電阻R1、R2消耗電功率的變化量分別為P1、P2。則下列判斷正確的是（)圖K17-18A. P1+P2=I2（R1+R2)B.|U1|U2|C.U1I+U2I=R1+R2D.|U1|U2|6.如圖K17-19所示，電源電壓為6 V且保持不變，R0=30 ，滑動變阻器的規格為“20 1 A”，電流表的量程為00.6 A，小燈泡上標有“3 V1.5 W”字樣，不考慮燈絲電阻變化，并保證電路安全，則（)圖K17-19A. 當S閉合，S1、S2都斷開時，滑動變阻器接入電路的阻值范圍是420 B.當S閉合，S1、S2都斷開時，電路消耗的最大功率是3.6 WC.當S、S1、S2閉合時，電路消耗的總功率最小值為2.4 WD.當S、S1、S2閉合時，滑動變阻器接入電路的最小阻值是15 7.【2019通遼】某建筑工地需要架設臨時供電線路，實現照明和電加熱功能，其簡化電路如圖K17-20所示，供電處電壓U不變，從供電處到工地用長導線（有電阻)連接。閉合開關S1、S2時，加熱器和照明燈同時工作。斷開S2后與斷開S2前相比較，下列說法正確的是（)圖K17-20A. 照明燈亮度不變B.照明燈亮度變暗C.相同時間內長導線上消耗的電能不變D.相同時間內整個供電線路消耗的電能減少8.【2018海南】如圖K17-21所示， A、B為兩盞白熾燈， A燈型號是“110 V25 W”，B燈型號是“110 V100 W”，R是一個未知電阻。若把它們接到電壓為220 V的電路上，下面四種接法中可能讓兩盞燈都正常發光的電路是（)圖K17-219.【2019龍東地區改編】如圖K17-22所示的電路中，電源電壓為4 V，電流表的量程為00.6 A，電壓表的量程為03 V，小燈泡標有“2 V1 W”字樣（燈絲的電阻不變)，滑動變阻器上標有“20 1 A”字樣。閉合開關，在保證電路各元件安全的情況下，下列說法正確的是（)圖K17-22A. 小燈泡的最小功率為0.36 WB.電壓表的示數變化范圍是13 VC.滑動變阻器接入電路的阻值范圍是412 D.電路總功率變化范圍為1.52 W二、填空題10.【2019銅仁】如圖K17-23所示，電路中電源電壓不變，已知R1=2R2，閉合開關S，則通過R1與通過R2的電流之比I1I2=;R1與R2的電功率之比P1P2=。 圖K17-2311.充電寶具有充電和供電功能，其內部單節鋰電芯的輸出電壓為35 V，如果電芯串聯，則輸出電壓成倍增加;如果電芯并聯，則輸出電壓不變。（1)在保障輸出電壓35 V不變時，為了增加充電寶儲電能量，通常將多節鋰電芯連接在一起，則其連接方式是（選填“串聯”或“并聯”)。 （2)手機電池標稱容量“2000 mAh”，與手機相匹配的充電寶標稱容量“10000 mAh”，用充電寶給耗盡電的該手機充滿電，理論上能充電次;實際使用時能充滿的次數要小于理論的次數，請寫出造成充電寶輸出能量損失的一種因素:。 12.【2019綏化】圖K17-24甲是燈L和電阻R的電流隨電壓變化的圖像，將它們按圖乙所示接入電路中，只閉合開關S時，燈L的實際功率為0.8 W;再閉合開關S1后，電流表的示數變化了A。若將R與標有“50 0.5 A”的滑動變阻器串聯后接到該電源（電源電壓恒定)上，則滑動變阻器消耗的最大電功率是W。 圖K17-2413.【2017柳州】如圖K17-25所示，電源電壓不變。閉合開關S，當滑動變阻器的滑片P處于14R時，電壓表的示數為4 V，當滑動變阻器的滑片P繼續向右滑至中點時，電壓表示數變化了2 V，則電源電壓為V;通過移動滑動變阻器的滑片P，使R0與R的電功率分別達到最大值P0、P，則P0P=。 圖K17-25三、實驗探究題14.（1)在“測量小燈泡的電功率”的實驗中，小明同學選取了一個標有“2.5 V”字樣、額定功率約為1 W的小燈泡和必要的實驗器材。根據電功率P=UI，小明畫出實驗電路圖如圖K17-26甲所示，圖中應接入，應接入。（均選填“電壓表”或“電流表”) 圖K17-26連接電路時，開關應該;閉合開關，移動滑片的過程中，觀察到電流表示數幾乎接近最大值時，小燈泡仍然不亮，且電壓表無示數，其原因可能是。 經檢查電路連接正確后，小明連續進行了3次測量，并把測量的數據和觀察到的現象填寫在下表中，其中第2次測量時電流表的示數如圖乙所示，此時的電流為A，小燈泡的額定功率為W。 序號燈泡兩端的電壓U/V通過燈絲的電流I/A燈泡的亮度燈泡的電功率P/W12.000.44較暗0.8822.50正常發光33.000.50很亮1.50（2)在柳州市農網改造中，小柳家從村口通過進戶線接入220 V的家庭電路。電工師傅想測試小柳的電學知識，他讓小柳用電壓表，兩個分別標有“220 V550 W”“220 V1100 W”的電爐R1、R2以及開關，連接成如圖K17-27所示的電路。只閉合S0時，電壓表示數為220 V;只閉合S0、S1時，電壓表示數為214.4 V;當閉合S0、S2，斷開S1時，電壓表的示數為210.4 V。圖K17-27上述現象可概括為 ， 用電器兩端的電壓越低。造成用電器兩端的電壓降低的原因是。 當閉合開關S0、S2，斷開S1時，整個家庭電路消耗的電功率為W。 15.【2019綏化】小倩同學現有一個標有“3.8 V”字樣的小燈泡，她想知道小燈泡的額定功率，于是連接了如圖K17-28甲所示的實驗電路（不完整)，電源電壓恒為6 V。圖K17-28（1)請用筆畫線代替導線，完成圖甲中實物電路的連接。（連線時導線不能交叉)（2)圖甲中，連接電路時，開關應處于狀態。閉合開關前滑動變阻器的滑片應位于 （選填“A”或“B”)端。（3)電路連接完整后，閉合開關，發現小燈泡不發光，但電流表有示數，接下來的操作應該是。（填字母) A. 更換小燈泡B.檢查電路是否有故障C.移動滑動變阻器滑片，觀察小燈泡是否發光（4)實驗時，移動滑片P到某處，電壓表示數為2.5 V。要測量小燈泡的額定功率，應將滑片P向（選填“A”或“B”)端移動。當電壓表示數為3.8 V時，電流表的示數如圖乙所示，則小燈泡的額定功率是W。 （5)在實驗操作中，發現電流表損壞不能使用。小倩利用阻值已知的定值電阻R0，設計了如圖丙所示的電路，測量額定電壓為U額的另一小燈泡的額定功率。操作如下:閉合開關S、S1，斷開S2，調節滑動變阻器，使電壓表的示數為; 保持滑動變阻器滑片位置不變，閉合開關S、S2，斷開S1，讀出電壓表示數為U;小燈泡的額定功率P額=。（用U、U額和R0表示) 四、綜合應用題16.【2019柳州】如圖K17-29甲所示的電路中，電源電壓為24 V，電阻R2=20 ，電壓表的量程為015 V。閉合開關S后，調節滑片P使電壓表示數為8 V。（1)電路中的電流為多少？（2)R1消耗的電功率為多少？（3)撤去圖甲中的R1、R2，現有定值電阻R3=10 ，兩個滑動變阻器R4、R5（最大阻值分別為20 和50 )，請將R4、R5其中之一和R3填入圖乙所示的虛線框內。要求:閉合開關S，移動滑片P時電壓表安全工作且示數不為零，R3兩端電壓有最大的變化范圍。按要求完成圖乙的電路圖;求R3兩端電壓的變化范圍。圖K17-2917.【2019濰坊】在如圖K17-30所示電路中，小燈泡L標有“4 V1.6 W”字樣，定值電阻R1=20 ，滑動變阻器R2允許通過的最大電流為1 A，電流表A1的量程為00.6 A，電流表A2的量程為03 A，電壓表的量程為03 V，電源電壓和小燈泡的阻值均保持不變。只閉合開關S2時，電壓表的示數為2 V;將滑動變阻器滑片滑到最左端，閉合所有開關，此時電流表A2示數為0.5 A。（1)求電源電壓。（2)求滑動變阻器R2的最大阻值。（3)只閉合開關S3，在電路安全的情況下，求小燈泡電功率的變化范圍。圖K17-30【參考答案】基礎鞏固1.B2.C3.D4.D5.C【解析】由電路圖可知,只閉合開關S1時,電路中只有小燈泡,電壓表測電源電壓,電流表測電路中的電流,當開關S1、S2都閉合時,燈與定值電阻并聯,電流表測干路的電流,電壓表測電源電壓,由并聯電路的特點可知,開關S2閉合前后,電壓表的示數不變,由于并聯后的總電阻變小,所以電流表的示數變大,由于小燈泡兩端的電壓不變,所以小燈泡消耗的功率不變,小燈泡的亮度不變,所以A、B、D錯誤,C正確。6.D7.D8.B9.電阻7610.（1）20（2）0.2（3）411.2.467.5【解析】通過R1的電流I1=UR1=3V4=0.75 A,通過R2的電流I2=UR2=3V6=0.5 A,R1和R2并聯后的總電阻R=UI總=UI1+I2=3V0.75A+0.5A=2.4 ,電阻R1消耗的電能W=I12R1t=（0.75 A）24 30 s=67.5 J。12.808.1【解析】當閉合開關S,滑片在a端時,電路為R1的簡單電路,電壓表示數為0,所以當滑片P在某一端點,電壓表示數不為0時,滑片在b端。由P=U2R得R2的最大阻值為R2=U22P2=（8V）20.8W=80 ；滑片P在b端時,I1=U2R2=8V80=0.1 A,由于串聯電路的總電壓等于各分電阻兩端的電壓之和,根據歐姆定律可得：電源電壓U=I1R1+U2=0.1 AR1+8 V,當滑片P移到另一位置時,R2消耗的功率P2=P2+1 W=0.8 W+1 W=1.8 W,由P=UI得：R2兩端的電壓U2=P2I2=1.8W0.3A=6 V,由于串聯電路的總電壓等于各分電阻兩端的電壓之和,根據歐姆定律可得：電源電壓U=I2R1+U2=0.3 AR1+6 V,聯立得：R1=10 ,U=9 V,當滑動變阻器的滑片在a端時,電路為R1的簡單電路,電路中的電流最大,此時整個電路消耗的功率最大,P最大=U2R1=（9V）210=8.1 W。13.4.531.12514.（1）如圖所示（2）A（3）P=UI15.（1）斷開（2）如圖所示（3）斷路（4）0.315（5）閉合開關S和S2,斷開開關S1,保持滑動變阻器R1的滑片位置不變,調節滑動變阻器R2的滑片,使電流表示數為I額I額2I2R0I1-I2【解析】（5）只閉合開關S和S1,調節滑動變阻器R1的滑片,使電流表示數為I額。接著閉合開關S和S2,斷開開關S1,保持滑動變阻器R1的滑片位置不變,調節滑動變阻器R2的滑片,使電流表示數為I額。則R2接入電路的電阻等于燈泡的電阻。接著將R1的滑片調至最左端,記下電流表的示數為I1,再將R1的滑片調至最右端,記下電流表的示數為I2。根據滑片在最左端和最右端電源電壓相等得：I1R2=I2（R0+R2）,解得R2=I2R0I1-I2。該燈泡額定功率的表達式：P=I額2I2R0I1-I2。16.（1）如圖所示（2）B（3）A0.41.52 （4）不成燈絲電阻隨溫度的升高而增大 （5）B【解析】（3）當電壓表示數為2 V時,應將滑動變阻器的滑片P向A端滑動,減小滑動變阻器接入電路的阻值,減小滑動變阻器兩端電壓,從而增大燈泡兩端電壓,使燈泡兩端電壓等于額定電壓3.8 V。由圖乙可知,電流表示數為0.4 A,即電路中電流為0.4 A。小燈泡的額定功率P額=ULIL=3.8 V0.4 A=1.52 W。（4）I-U圖像不是直線,表明通過小燈泡的電流與其兩端電壓不成正比,這是因為燈絲電阻隨溫度的升高而增大。17. 解：（1）開關S閉合,滑片在b端時,小燈泡與滑動變阻器R2最大阻值串聯,燈泡兩端電壓U燈=PI=0.9W0.3A=3 V,滑動變阻器兩端電壓U2=IR2=0.3 A10 =3 V,則電源電壓U=U燈+U2=3 V+3 V=6 V。（2） 燈泡電阻RL=U燈I=3V0.3A=10 ,當開關S、S1閉合,滑片在a端時,燈泡L與R1并聯,電流表測干路電流,此時通過燈泡的電流IL=URL=6V10=0.6 A,則R1=UI總-IL=6V1A-0.6A=15 。（3）燈泡的額定功率P額=UIL=6 V0.6 A=3.6 W。18.解：（1）燈泡正常工作時的電阻RL=U額2P額=（3V）21.5W=6 。（2）當開關S、S1、S2閉合,S3斷開時,燈泡L被短路,定值電阻R1與滑動變阻器R2并聯。當滑動變阻器R2接入電路的阻值最大,為15 時,電路總電流最小,所以,電路總功率最小。通過R1的電流I1=UR1=4.5V10=0.45 A,通過滑動變阻器R2的電流I2=UR2=4.5V15=0.3 A,電路最小總功率P最小=U（I1+I2）=4.5 V（0.45 A+0.3 A）=3.375 W。（3）當開關S、S3閉合,S1、S2斷開時,R1斷路,燈泡L與滑動變阻器R2串聯,電壓表測滑動變阻器R2兩端的電壓。燈泡額定電流I額=P額U額=1.5W3V=0.5 A。因為燈泡額定電流I額=0.5 A,電流表量程為03 A,滑動變阻器標有“15 1 A”字樣。所以,在確保電路元件安全的情況下,電路中最大電流為I最大=0.5 A,此時滑動變阻器R2接入電路的阻值最小。電路最小總電阻R最小=UI最大=4.5V0.5A=9 ,滑動變阻器R2接入電路的最小阻值R2最小=R最小-RL=9 -6 =3 。因為電壓表量程為03 V,所以,在確保電路元件安全的情況下,滑動變阻器兩端電壓最大,為U2=3 V時,滑動變阻器接入電路的阻值最大,此時電路中電流I最小=U-U2RL=4.5V-3V6=0.25 A,滑動變阻器R2接入電路的最大阻值R2最大=U2I最小=3V0.25A=12 。綜上所述,滑動變阻器的阻值范圍為312 。能力提升1.D【解析】把三個燈泡串聯起來,接在12 V的電源兩端,據串聯電路電壓規律可知,每個燈泡兩端電壓為4 V,由題圖可知,此時通過燈泡的電流為0.2 A,則此時燈泡的電阻R=UI=4V0.2A=20 ,燈泡的實際功率P=UI=4 V0.2 A=0.8 W。2.C3.B【解析】甲燈電阻R甲=U甲2P甲=（6V）23W=12 ,乙燈電阻R乙=U乙2P乙=（6V）26W=6 ；串聯接入時,甲燈的功率：P1=UR甲+R乙2R甲,并聯接入時,乙燈的功率：P2=U2R乙,則P1P2=UR甲+R乙2R甲U2R乙=29。4.C5.C【解析】滑動變阻器的滑片P從中點向b端移動一段距離后,滑動變阻器連入電路電阻變大,定值電阻分得的電壓變小,實際功率變小,則P1+P2=（P1-P1后）+（P2-P2后）=（I2R1-I后2R1）+（I2R2-I后2R2）=I2R1-I后2R1+I2R2-I后2R2=R1（I2-I后2）+R2（I2-I后2）=（I2-I后2）（R1+R2）,A錯誤。由圖可知,電壓表V1測R2與R0兩端電壓之和,電壓表V2測R2兩端電壓,則U1=（U-I后R1）-（U-IR1）=-（I后-I）R1=-IR1,U2=I后R2-IR2=IR2,因定值電阻R1、R2阻值相同,所以|U1|=|U2|,B、D錯誤。由以上分析知U1I=R1,U2I=R2,故U1I+U2I=R1+R2,C正確。6.D7.D【解析】設長導線的電阻為R0,由圖知,閉合開關S1、S2時,燈泡與加熱器并聯后與R0串聯,設此時燈泡兩端電壓為UL,斷開開關S2時,燈泡與R0串聯,設此時燈泡兩端電壓為UL；由于并聯電路的總電阻小于任何一個分電阻,所以,斷開開關S2時,燈泡的電阻大于燈泡與加熱器并聯的總電阻,導線的電阻不變,根據串聯電路的分壓規律可知,燈泡兩端的電壓變大,即ULUL,兩端實際電壓變大,則燈泡的實際功率變大,燈泡變亮,A、B錯誤。斷開開關S2時,整個電路的電阻變大,電源電壓不變,由歐姆定律知,電路中電流減小,導線的電阻不變,由公式W=I2Rt知,單位時間內長導線上消耗的電能減少,C錯誤。斷開開關S2時,整個電路的電阻變大,電源電壓不變,由W=U2Rt知,單位時間內整個供電線路消耗的電能減少,D正確。8.C9.C【解析】由電路圖可知,燈泡與滑動變阻器串聯,電壓表測滑動變阻器兩端的電壓,電流表測電路中的電流,由題中數據可知,小燈泡的電阻為RL=UL2PL=（2V）21W=4 ,正常發光時,通過燈泡的電流為IL=PLUL=1W2V=0.5 A。由題意可知,當電壓表的示數為3 V時,小燈泡兩端的電壓最小,為Umin=1 V,電路中電流最小,為Imin=UminRL=1V4=0.25 A,小燈泡此時消耗的電功率最小,為Pmin=Umin2RL=（1V）24=0.25 W,A錯誤。由題意可知,電路中的最大電流為0.5 A,此時小燈泡兩端的電壓為2 V,由于電源電壓為4 V,所以此時滑動變阻器兩端的電壓為2 V,而電壓表的最大示數為3 V,則電壓表的示數變化范圍為23 V,B錯誤。由于小燈泡與滑動變阻器串聯,所以當電路中的電流最大為0.5 A時,滑動變阻器連入電路的阻值最小,此時R兩端電壓UR=U-UL=4 V-2 V=2 V,則Rmin=URIL=2V0.5A=4 ,當滑動變阻器連入電路的電阻最大時,滑動變阻器兩端的電壓為3 V,燈泡兩端的電壓為1 V,由串聯電路的電壓的特點可知UminUR=RLRmax,即1V3V=4Rmax,解得：Rmax=12 ,所以滑動變阻器連入電路的阻值范圍為412 ,C正確。由題意可知,電路中的電流的變化范圍為0.250.5 A,由于電源電壓為4 V,則由P=UI可知,電路中總功率的變化范圍為12 W,D錯誤。10.1212【解析】由圖可知,定值電阻R1、R2并聯,兩端電壓相等,都等于電源電壓。通過R1電流I1=UR1=U2R2,通過R2電流I2=UR2,則I1I2=U2R2UR2=12；P1P2=U2R1U2R2=U22R2U2R2=12。11.（1）并聯（2）5充電時電池發熱要消耗能量12.0.20.1【解析】由電路圖乙可知,只閉合開關S時,只有燈L單獨工作,此時L的實際功率為0.8 W,由圖甲可知,當U=2 V時,通過L的電流為0.4 A時,燈L的實際功率為0.8 W,由此可知,電源電壓為2 V；由圖乙可知,再閉合S1后,L與R并聯,則電流表由測L中的電流變為測并聯電路干路中電流,即電流表示數變化量為通過R的電流,電流表的示數變化（變大）了0.2 A,由R=UI可知,R的阻值為R=UIR=2V0.2A=10 。若將R與滑動變阻器串聯,滑動變阻器消耗的功率為P滑=I2R滑=UR+R滑2R滑=U2R滑R2+2RR滑+R滑2=U2R滑（R滑-R）2+4RR滑=U2（R滑-R）2R滑+4R,則可知當滑動變阻器接入電路的阻值與R相等（即R滑=10 ）時,滑動變阻器消耗的功率最大,則滑動變阻器最大電功率為P滑大=U24R=（2V）2410=0.1 W。13.1241【解析】由電路圖可知,閉合開關S,R0與滑動變阻器串聯,電壓表測滑動變阻器兩端的電壓,當滑動變阻器的滑片處于14R時,電壓表的示數為U1=4 V,當滑動變阻器的滑片P繼續向右滑至中點時,滑動變阻器連入電路的電阻值為12R,根據分壓原理可知,滑動變阻器接入電路的電阻增大,此時電壓表示數應增大,所以此時電壓表示數U2=U1+U=4 V+2 V=6 V,根據電阻的串聯和歐姆定律可得,滑片移動前后電路中的電流分別為I1=U14R+R0,I2=U12R+R0。根據U=IR可得,電壓表示數的表達式分別為：U1=U14R+R014R=4 V,U2=U12R+R012R=6 V,聯立解得：R=2R0,U=12 V。當移動滑動變阻器的滑片P至最左端時,電路為R0的簡單電路,R0兩端的電壓為電源電壓達到最大,R0的功率最大,則R0的最大功率為：P0=U2R0=（12V）2R0,R0與滑動變阻器串聯,根據電阻的串聯規律和歐姆定律可得,電路中的電流：I=URP+R0,則滑動變阻器R的電功率：P=I2RP=URP+R02RP=U2（RP+R0）2RP=U2（RP-R0）2+4RPR0RP=U2（RP-R0）2RP+4R0,由上式可知,當RP=R0時,R的電功率最大,其電功率的最大值：P=U24R0=（12V）24R0,則P0P=（12V）2R0（12V）24R0=41。14.（1）電流表電壓表斷開小燈泡短路0.481.2（2）電路中接入的用電器功率越大（其他答案合理即可）進戶線有電阻（其他答案合理即可）105215.（1）如圖所示（2）斷開B（3）C（4）A1.14（5）U額U額（U-U額）R016.解：（1）由題圖甲可知,R1、R2串聯,電壓表測R1兩端電壓,U1=8 V,則電路中的電流為I=U2R2=U-U1R2=24V-8V20=0.8 A。（2）R1消耗的電功率P1=U1I=8 V0.8 A=6.4 W。（3）如圖所示由已知,圖乙有兩種接法。方法一：用R3替換原電路中的R1,則R3兩端電壓不能超過電壓表的最大量程15 V。由串聯電路分壓原理可知,此時選擇R5替換原電路中的R2,可使R3兩端電壓比選擇R4時獲得更小的電壓。當R5接入最大阻值時,R3兩端有最小電壓,Umin=UR3+R5R3=24V10 +50 10 =4 V,因此R3兩端的電壓變化范圍是4 VU315 V。方法二：用R3替換原電路中的R2,用R4或R5替換原電路中R1,此時電壓表測滑動變阻器兩端電壓,U大=15 V,則R3兩端最小電壓Umin=U-U大=24 V-15 V=9 V,電路中最小電流Imin=UminR3=9V10 =0.9 A,則滑動變阻器接入電路的最大阻值R最大=U大Imin=15V0.9 A16.7 R4R5,即用R4或R5替換原電路中的R1均可。此時滑動變阻器與R3串聯,其接入電路中阻值越小,R3兩端電壓越大,當R最小=0時,Umax=U=24 V,由于要求電壓表示數不為零,則R3兩端電壓變化范圍為9 VU324 V。綜上所述,應用R3替換原電路R2,R4或R5替換原電路R1,可得R3兩端電壓的最大變化范圍為9 VU324
