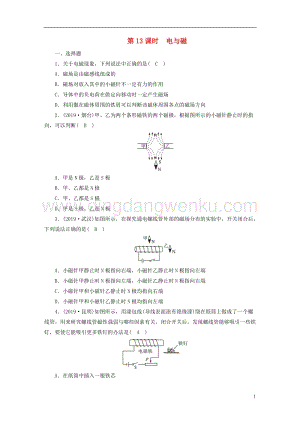

第13課時電與磁一、選擇題1關于電磁現象，下列說法中正確的是(C)A磁場是由磁感線組成的B磁場對放入其中的小磁針不一定有力的作用C導體中的負電荷在做定向移動時一定產生磁場D利用撒在磁體周圍的鐵屑可以判斷該磁體周圍各點的磁場方向2(2019煙臺)甲、乙為兩個條形磁鐵的兩個磁極，根據圖所示的小磁針靜止時的指向，可以判斷(B)A甲是N極，乙是S極B甲、乙都是N極C甲、乙都是S極D甲是S極，乙是N極3(2019武漢)如圖所示，在探究通電螺線管外部的磁場分布的實驗中，開關閉合后，下列說法正確的是(B)A小磁針甲靜止時N極指向右端，小磁針乙靜止時N極指向左端B小磁針甲靜止時N極指向左端，小磁針乙靜止時N極指向右端C小磁針甲和小磁針乙靜止時N極均指向右端D小磁針甲和小磁針乙靜止時N極均指向左端4(2019昆明)如圖所示，用漆包線(導線表面涂有絕緣漆)繞在紙筒上做成了一個螺線管，用來研究螺線管磁性強弱與哪些因素有關。閉合開關后，發現螺線管能夠吸引一些鐵釘，要使它能吸引更多鐵釘的辦法是(A)A在紙筒中插入一根鐵芯B減少線圈匝數C使滑動觸頭P向右滑動D將電源正負極互換5(2019黑龍江)如圖所示四個實驗中，能說明電動機工作原理的是(D)6(2019齊齊哈爾)如圖所示是動圈式話筒和揚聲器的構造示意圖。講話時的聲音使膜片振動，與之相連的線圈也跟著一起振動，線圈中產生隨聲音變化的電流。變化的電流通過揚聲器的線圈，線圈就會在磁場中來回振動，帶動紙盆也來回振動發出聲音。根據以上敘述思考，下列說法正確的是(A)A揚聲器的線圈振動是因為通電導線在磁場中受到力的作用B動圈式話筒是把電能轉化成機械能的一種裝置C電風扇的工作原理與動圈式話筒的工作原理相同D揚聲器的工作原理是法拉第發現的電磁感應現象二、填空題7(2019 安徽淮南西部聯考)如圖所示是兩個磁體相鄰磁極間的磁感線分布，右邊磁體的A端為N(選填“N”或“S”)極。將一個可以自由轉動的小磁針按如圖方式放在圖中位置，小磁針的N極將沿逆時針(選填“順時針”或“逆時針”)方向轉動。8如圖是一款能發電的魔方充電器，轉動魔方時，他根據電磁感應的原理通過USB端口給移動設備充電。9(2019徐州)兩個磁體之間有力的作用，同名磁極相斥；通電導線能使小磁針發生偏轉，這是因為通電導線周圍存在磁場；如圖所示，把通電導線放在兩個磁極中間，磁極對導線的力垂直指向紙里，如果導線中電流方向相反，則磁極對導線的力垂直指向紙外(選填“紙里”或“紙外”)。10(2019懷化)如圖甲所示，當閉合開關后，部分導體在磁場中做切割磁感線運動時，電流表指針會發生偏轉；如圖乙所示，當閉合開關后，通電導體棒在磁場中受力向左運動。其中電動機的工作原理與圖乙相同。發電機的工作原理與圖甲相同(兩空均選填“甲”或“乙”)。11(2019滁州三模)如圖是雞苗孵化溫度自動控制報警器的原理。在水銀溫度計里封入一段金屬絲，根據需要，可以設定雞苗孵化為高溫報警和低溫報警。該水銀溫度計在電路中的作用相當于一個開關(填寫電路元器件名稱)；若該裝置設定為高溫報警時，報警指示燈為紅燈，正常狀態時指示燈為綠燈，則綠燈為L1(選填“L1”或“L2”)。12將一只二極管和高阻耳機并聯相接，一端接在高4 m左右的導線架上當作天線，另一端插入潮濕土壤中作為地線，電路如圖所示。戴上耳機后便能收聽到電臺的廣播，耳機是將電能轉化為聲能的設備，此能量來源于電磁波。三、實驗探究題13在“探究什么情況下磁可以生電”的實驗中：(1)小星設計的電路如圖甲所示，在蹄形磁體的磁場中放置一根導線ab，ab的兩端分別跟開關、螺線管連接，螺線管旁放置一個小磁針，當ab中產生電流時，螺線管中有電流通過，小磁針會發生偏轉。(2)小星閉合開關后，不管導線ab在磁場中怎樣運動，小磁針都不偏轉，是沒有產生電流，還是產生的電流太微弱？他換用了一個靈敏電流表代替螺線管和小磁針，如果靈敏電流表指針發生偏轉，表明ab中產生電流，實驗的情況如圖乙所示。A觀察并分析現象可知：導體靜止時，不能產生感應電流；導體沿著磁感線方向運動時，不能產生感應電流；導體切割磁感應線運動時，能產生感應電流(均選填“能”或“不能”)；B觀察并分析現象可知：產生感應電流的條件之一是閉合電路。(3)對比圖甲和圖乙兩次實驗后，小星認為：圖甲中小磁針不發生偏轉，不是沒有產生電流，而是產生的電流太微弱。4
