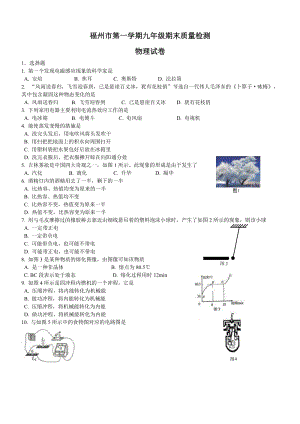

福州市第一學期九年級期末質量檢測物理試卷1 選擇題1. 第一個發現電磁感應現象的科學家是A. 安培 B. 焦耳 C. 奧斯特 D. 法拉第2. “風雨送春歸，飛雪迎春到，已是懸崖百丈冰，猶有花枝俏”節選自一代偉人毛澤東的卜算子詠梅，其中包含凝固這種物態變化的是A. 風雨送春歸 B. 飛雪迎春到 C. 已是懸崖百丈冰 D. 猶有花枝俏3. 下列家用電器主要利用電流熱效應工作的是A. 電冰箱 B. 電熨斗 C. 電風扇 D. 電視機4. 能使蒸發變慢的措施是A. 洗完頭發后，用電吹風將頭發吹干B. 用掃把把地面上的積水向周圍掃開C. 用塑料袋把水果包好后放在冰箱里D. 洗完衣服后，把衣服攤開晾在向陽通分處5. 吉林霧凇是中國四大奇觀之一，如圖1所示。此現象的形成是由于發生了A. 汽化 B. 液化 C. 升華 D. 凝華6. 酒精燈內的酒精用去了一半，剩下的一半A. 比熱容、熱值均變為原來的一半B. 比熱容、熱值均不變C. 比熱容不變，熱值變為原來一半D. 熱值不變，比熱容變為原來一半7. 用與毛皮摩擦過的橡膠棒去靠近由細線懸吊著的塑料泡沫小球時，產生了如圖2所示的現象，則該小球圖2A. 一定帶正電 B. 一定帶負電 C. 可能帶負電，也可能不帶電D. 可能帶正電，也可能不帶電8. 如圖3是某種物質的熔化圖像，由圖像可知該物質A. 是一種非晶體 B. 熔點為80.5 C. BC段表示處于液態 D. 熔化過程用時12min9. 如圖4所示是四沖程內燃機的一個沖程，它是A. 壓縮沖程，將內能轉化為機械能B. 做功沖程，將內能轉化為機械能C. 壓縮沖程，將機械能轉化為內能D. 做功沖程，將機械能轉化為內能10. 與如圖5所示中的食物圖對應的電路圖是A. B. C. D. 11. 如圖6所示，手電筒電源為三節新干電池，當電路中的電流為0.5A時，該手電筒小燈泡的功率最接近A. 0.25W B. 0.75W C. 2.25W D. 9.00W12. 圖7是條形磁體的磁感線分布，圖中的E、F、P、Q四點，磁場最強的是物質熔點/沸點/鐵15352750水銀-38.8357酒精-11778鎢34105927A. E B. F C. P D. Q13. 右表是幾種物質在標準大氣壓下的熔點和沸點，下列說法正確的是A. 鐵在1800時處于固液共存狀態B. 福州地區能用酒精溫度計測量沸水的溫度C. 當氣溫達到-45，可用水銀溫度計測量氣溫D. 白熾燈的燈絲用金屬鎢的熔點高14. 有一種“光控開關”能在天黑時自動閉合，天亮時自動斷開，而另一種“聲控開關”能在有聲音時自動閉合，無聲音時自動斷開，利用這兩種開關來控制居民樓里的樓道燈可以節電。若要求樓道燈白天不會亮，天黑后有人走過樓道發出聲音時燈會自動亮，如圖8所示電路圖中合理的是A. B. C. D.15. 如圖9所示是研究電流熱效應的部分實驗電路，R甲與R乙串聯（R甲R乙）。通電后，兩根電阻絲各自兩端的電壓U甲、U乙及在相同時間內分別產生的熱量Q甲、Q乙的大小關系是SR1R2圖10A. U甲=U乙，Q甲=Q乙 B. U甲U乙，Q甲Q乙C. U甲U乙，Q甲Q乙 D. U甲U乙，Q甲Q乙16. 如圖10所示，電源電壓不變，R1或R2其中有一個發生了斷路，閉合開關S，能檢測出具體故障的方法是將A. 電流表串聯在R1支路中 B. 電壓表并聯在R2兩端C. 電流表串聯在干路中 D. 完好的小燈泡替換R12 填空、作圖題（本大題有7小題，每空1分，共17分）17.如圖11所示為某賓館的房卡。只有把房卡插入槽中，房間內的燈和插座才有電。房卡的作用相當于一個開關接在房間電路的________路上；房間的電燈、電視等用電器是________聯的，開關與被控制的電燈采用________聯。18. 電視片舌尖上的中國展現了博大精深的中國飲食文化。廚師烹飪排骨時，主要通過________（選填“熱傳遞”或“做功”）的方式改變了排骨的內能，使排骨的溫度________，從而由生到熟。19. 物理學中，通過其效應對自然界中開不到的事物進行研究，這種研究方法叫轉換法。如，我們通過小燈泡是否發光來判斷燈絲中有無電流通過；通過電磁鐵吸引鐵釘的多少來顯示電磁鐵的磁性________。20. 打開電冰箱門時，常會看到電冰箱門的附近出現一股“白氣”，燒水時在壺口上方也會看見“白氣”。兩種“白氣”都是水蒸氣液化形成小水滴，前者是________中的水蒸氣液化形成的，后者是________的水蒸氣液化形成的。21. 小明家的電子式電能表標有“3200imp/（kWh）”等字樣（imp表示電能表指示燈閃爍的次數）。他將標有“220V 1000W”的電飯煲單獨接入家庭電路，電飯煲正常工作時通過的電流為________A；若這段時間內，電能表指示燈閃爍了800次，電飯煲消耗的電能是________kWh，其正常工作的時間是________h。22. 如圖所示電路，電源電壓6V保持不變。若在甲、乙兩處分別接入電壓表，閉合開關S與S1，甲、乙兩表讀數之比為1:2；斷開兩開關，在甲、乙兩處分別接入電流表，再閉合S，乙處電流表示數為0.3A，則干路電流為________A，R2消耗電功率________W。23. （3分）請按下列要求在答題卡上作圖。（1）請標出圖13中小磁針靜止時N極的指向。（2）將圖14中所示元件，連接成符合安全用電要求的家庭電路。三、簡答題（有1小題，共3分）SR1R2圖15A24. 暑期持續的高溫天氣，若居民家里的空調、電扇等多個用電器同時使用有時會引起空氣開關“跳閘”，請你解釋其中原因。四、計算題（本大題有3小題，共18分）25. （5分）在圖15電路中，R1=5，R2=10，閉合開關后，電流表的示數為0.3A。問：（1） 電阻R1兩端的電壓時多少？（2） 通過R2的電流是多少？26. （5分）向某太陽能熱水器注入50kg水，陽光照射一段時間后，熱水器接收到太陽輻射的熱量是2.1107J，水溫從20升高到50。問：（1） 該熱水器中的水吸收的熱量是多少？c水=4.2103J/（kg）（2） 該熱水器的效率是多少？27. （8分）如圖16所示，某同學在“測量小燈泡電功率”的實驗中，誤將電壓表并聯在滑動變阻器的兩端，他調節滑片滑片P測得多組數據，并根據電流表電壓表示數作出如圖16乙所示的I-U圖像。已知小燈泡的額定電壓為2.5V，電源電壓為4.5V。問：（1） 小燈泡正常工作時電壓表示數是多少？（2） 為使實驗中小燈泡兩端電壓不超過3V，滑動變阻器接入電路的最小阻值時多少？（結果保留兩位小數）五、實驗探究題（本大題有7個小題，共30分）28.（2分）圖17中電阻箱的示數為________ ；圖18中測電筆的兩種使用方法，正確的是________。圖17 圖 18 圖19 圖20 29.（4分）（1）閉合開關，觀察到金屬桿ab向左滾動；斷開開關，將電源兩級對調后重新閉合開關，將觀察到金樹桿向________滾動。如果同時改變電流方向和磁場方向變為原來方向相反，那么金屬桿將________運動。（2）如圖20所示，當閉合開關時，讓導體ab在磁場中做切割磁感線運動時，電流表指針會發生偏轉，說明電路中有電流產生。此過程中能量的轉化情況是________________，利用此原理可制成________________機。30.（5分）小明探究“水的沸騰”時所用的實驗裝備如圖21所示。（1）實驗中。所用溫度計是根據液體的 原理制成的 （2）小明根據實驗數據作出了如圖21丙沸騰是溫度和時間關系的圖像。由圖像可知水的沸點是________。當時的大氣壓________（選填“高于”、“低于”或“等于”）標準大氣壓。（3）分析可知水沸騰過程的特點是：________________________________________________。31.（4分）為了比較水和煤油的吸熱能力。小江用兩個相同的裝置做如圖22所示的實驗。（1）在兩個相同的燒杯加入初溫相同和________相同的水和煤油；（2）實驗中攪動攪拌器的作用是：是液體________。選用火焰基本相同的酒精燈加熱的目的是：是水和煤油在相同時間內 相同；（3） 實驗中發現煤油的溫度比水的溫度升高得快，這表明________吸熱本領更強。 32. （6分）小明在“探究串聯電路的電壓關系”的實驗中，（1） 在拆解電路時，開關應該________。（2） 根據圖23甲正確連接電路，閉合開關，電壓表示數如圖23乙所示，為________V。為了使讀數更精確，接下來他應該________________。（3） 在測L2兩端的電壓時，小明為了節省時間，保持電壓表所接的B節點不動，斷開A接點并改接到C接點上。你認為是否正確？答：________________，理由是________________________________。（4） 在正確連接后，他測出AB、BC、AC間的電壓，得到一組實驗數據。為了得出串聯電路電壓關系的普遍規律，還應該___________________________繼續實驗。33. （7分）在探究“電流與電壓、電阻的關系”實驗中，（1） 請將圖24的事物電路連接完整；（2） 閉合開關S前，應把滑動變阻器的滑片P置于_________（選填“A”或“B”）端；（3） 在探究“電流與電壓的關系”實驗中，滑動變阻器出了保護電路外，其作用主要是__________________。實驗所測數據如下表，分析數據可得結論是：____________________________________；R1=10電壓U/V1234電流I/A0.10.20.30.4（4） 在探究“電流與電阻的關系”時，將電阻R1由10換成15，閉合開關后，電壓表示數會_________（選填“變大”、“變小”或“不變”），應將滑動變阻器的滑片P向_________（選填“A”或“B”）端移動，此時移動滑片的目的是___________________________。 34. （2分）小亮想利用阻值為R0的定值電阻和電流表測出位置電阻Rx的阻值。他選擇合適器材并連接了部分電路，如圖25所示。（1）請完成圖中實物電路的連接。（2）若只閉合開關S時，電流表的示數為I1；開關S、S1均閉合時，電流表的示數為I2；則Rx=_________。福州市20142015學年第一學期九年級期末質量檢測物理試卷參考答案與評分標準說明：參考解答是用來說明評分標準的，如果考生答題的方法、步驟、答案與本標準不同，但解答有道理的同樣給分；有錯的，根據錯誤的性質參照評分標準適當評分。一、選擇題（本大題有16小題，每小題2分，共32分。每小題只有一個選項正確）二、填空、作圖題(本大題有7小題，每空1分，共17分)23（1）如答圖1所示 （2）如答圖2所示火線地線零線三孔插座答圖1答圖2三、簡答題(有1小題，共3分)來源:Zxxk.Com四、計算題(本大題有3小題，共18分)26（5分）解：（1）Q吸=cm水t （1分）=4.2103J/(kg)50kg30=6.3106J （2分）（2） （2分）答：略27（8分）來源:學,科,網解：（1）小燈泡與滑動變阻器串聯，當小燈泡正常發光時，UL =2.5V （1分）U變=UUL =4.5V2.5V=2V, 即電壓表的示數 （1分）由圖16乙可知，此時滑動變阻器的電流I變=0.2A則IL額=I變=0.2A （1分）PL額= UL額IL額 = 2.5V0.2A=0.5W （2分）（2）當小燈泡兩端電壓為3 V時電壓表示數即=UUL=4.5V-3V=1.5V （1分）由圖16乙可知，當滑動變阻器兩端電壓為1.5V時, I變=0.22A即為接入的最小阻值 （2分）答：略五、實驗、探究題(本大題有7小題，共30分)32（6分）（1）斷開 （2）1 斷開開關，再將電壓表改接03V的量程（3）不正確 電壓表正負接線柱接反了（4）換用不同規格的小燈泡，再測出幾組電壓數據33（7分）（1）如答圖3所示 （2）B （3）改變電阻R1兩端的電壓 在電阻一定時,導體中的電流與電壓成正比答圖3（4）變大 B 保持定值電阻兩端的電壓一定 來源:學科網ZXXK34（2分）解1：(1)實物連接如答圖4 (2) (1分)S1RxSR0(連線關鍵要體現R0與Rx并聯, S1與Rx串聯) (1分)S1來源:Z。xx。k.Com答圖4S1RxSR0解2：(1)實物連接如答圖5 (2) (1分)(連線關鍵要體現R0與Rx并聯, S1與R0串聯) (1分)答圖5
