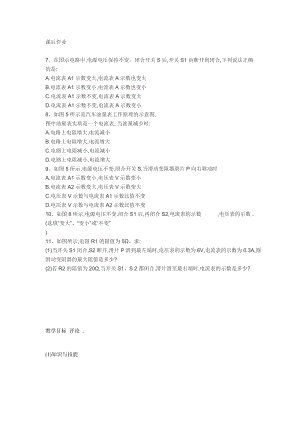

課后作業7、在圖示電路中,電源電壓保持不變。閉合開關S后,開關S1由斷開到閉合,下列說法正確的是:A.電流表A1示數變大,電流表A示數也變大B.電流表A1示數變小,電流表A示數也變小C.電流表A1示數不變,電流表A示數變大D.電流表A1示數不變,電流表A示數變小8、如圖5所示是汽車油量表工作原理的示意圖,圖中油量表實質是一個電流表,當油量減少時:A.電路上電阻增大,電流減小B.電路上電阻增大,電流增大C.電路上電阻減小,電流減小D.電路上電阻減小,電流增大9、如圖5所示,電源電壓不變,閉合開關S,當滑動變阻器滑片P向右移動時A.電流表A1示數變小,電壓表V示數變小B.電流表A2示數變大,電壓表V示數變大C.電壓表V示數與電流表A1示數比值不變D.電壓表V示數與電流表A2示數比值不變10、如圖8所示,電源電壓不變.閉合S1后,再閉合S2,電流表的示數,電壓表的示數.(選填“變大”、“變小”或“不變”)11、如圖所示,電阻R1的阻值為5。求:(1)當開關S1閉合,S2斷開,滑片P滑到最左端時,電壓表的示數為6V,電流表的示數為0.3A,則滑動變阻器的最大阻值是多少?(2)若R2的阻值為20,當開關S1、S2都閉合,滑片滑至最右端時,電流表的示數是多少?教學目標 評論 .(1)知識與技能1.讓學生熟練利用歐姆定律的基礎上掌握動態電路的分析。2.滑動變阻器在電路中的應用及電流表和電壓表在電路中的動態作用。(2)過程與方法1.利用例題的講解讓學生加深對電路分析過程的理解2.培養學生的物理思維模式和方法(3)情感、態度和價值觀讓學生在學習過程中體味克服困難、解決問題的成功喜悅,培養學生的自信心2學情分析 評論 .學生學習物理的興趣不太濃,學習方法不太正確,缺少較強的分析和歸納能力3重點難點 評論 .電路過程的分析動態電路的定量計算4教學過程 .4.1 第一學時 4.1.1教學活動 .活動1【導入】復習引入 評論 .一、復習引入1、串聯電路是分壓電路,在串聯電路中,電阻越大的,分的電壓越 多 (多或少);并聯電路是分流電路,在并聯電路中,電阻越大的分的電流越 少(多或少)。無論串聯還是并聯電路,任意一個電阻變大,其總電阻也會增大。2、有公式I=U/R得,當電壓不變時,電阻越大,電流就越 小 (大或小);有公式U=IR得,通過電阻的電流越大,它兩端的電壓也越 大 (大或小);3、滑動變阻器的作用: 改變自身接入電路的電阻大小從而改變(串聯電路)電路各分用電器兩端的電壓分配情況 ,作用原理是 通過改變自身電阻絲的長度來改變自身接入電路電阻大小 。4、電流表的特點是電阻很 小 (大或小),通常相當于 導線 ,電壓表的特點是電阻很 大 (大或小),通常相當于 斷路 。活動2【講授】教學過程 評論 .二、動態電路概述在電學中,由于滑動變阻器滑片的移動、開關的閉合和斷開、元件的更換等引起的電路性質的變化以及引起電路的總電阻的變化、電流電壓的變化的電路,我們稱之為“動態電路”。解答動態電路問題的基本思路:(1)首先明確電路發生變化的原因。(2)明確電路的連接方式(電路是串聯還是并聯,電表測量的是哪部分電路的哪些物理量),畫出相應的等效電路圖。(3)明確電路中的電阻變化,根據歐姆定律及串并電路中電流、電壓、電阻關系,判斷電表示數變化。(4)依據電源電壓不變以及定值電阻阻值不變來建立幾種不同狀態下各電路的聯系三、動態電路的定性分析主要分以下幾種類型1、滑動變阻器(光敏電阻、熱敏電阻、壓敏電阻、氣敏電阻等敏感電阻)的滑片P的位置的變化引起電路中電學物理量的變化在觀察電路的基礎上,明確滑動變阻器、定值電阻、燈泡的連接方式,電流表測通過哪個元件或哪幾個元件中的電流,電壓表測哪個元件或哪幾個元件兩端的電壓。(1)含滑動變阻器的串聯電路:由于電源電壓不變,定值電阻阻值不變按以下思路分析:滑動變阻器的滑向滑動變阻器的阻值變化總電阻的變化電流的變化定值電阻兩端電壓變化滑動變阻器兩端電壓的變化電功率的變化例如圖,是典型的伏安法測電阻的實驗電路圖,當滑片P向左移動時,請你判斷A表和V表的變化。變式訓練題在伏安法測電阻的實驗中,若由于各種原因,電壓表改接在滑動變阻器的兩端,當滑片P向左移動時,請判斷電流表和電壓表的變化。變式訓練題如圖,開關閉合,當滑片P向左移動時,電流表和電壓表將如何變化。變式訓練題 如圖,當滑片P向左移動時,電流表和電壓表將如何變化。例在如圖所示電路中,當閉合開關后,滑動變阻器的滑片P向右移動時 ( )(A)電流表示數變大,燈變暗。 (B)電流表示數變小,燈變亮。(C)電壓表示數不變,燈變亮。 (D)電壓表示數不變,燈變暗。如圖所示,電源電壓保持不變,閉合開關S后,將滑動變阻器R2的滑片P向左滑動,下列說法正確的是( )A.電流表的示數變小,電壓表的 示數變大B.電流表的示數變小,電壓表的 示數不變C.電壓表 與電壓表 的示數之和不變D.電壓表 與電流表的示數之比不變(2)含滑動變阻器的并聯電路,一般來說電源電壓不變,且并聯電路中各個支路互相獨立、互不影響,所以含定值電阻的支路各量都不變化,含滑動變阻器的支路,按以下思路分析:滑動變阻器的阻值變化本支路電阻的變化本支路電流的變化干路總電流的變化電功率的變化例如圖,當滑片P向右移動時,A1表、A2表和V表將如何變化?變式訓練題 如圖,當滑片P向右移動時,A1表、A2表和V表將如何變化?(3)當開關斷開與閉合時(包含電流表和電壓表等元件位置的改變),引起電路性質的變化,從而引起總電阻的變化以及電流和部分電路電壓的變化,電路中某元件電功率的變化。基本思路:哪個開關閉合哪個開關斷開電路的性質(串聯還是并聯)畫出等效電路圖依據串并聯電路規律和歐姆定律推出電阻和電流及電壓的變化電功率的變化開關S2斷開,等效電路如圖2開關S2閉合,等效電路如圖3例在如圖所示的電路中,將開關K閉合,則電流表的示數將______,電壓表的示數將________電路總功率將________(均填“變大”、“變小”或“不變”)。例 在圖中,燈泡L1和燈泡L2是______聯連接的。當開關K斷開時,電壓表的示數將________;電流表的示數將______(選填“增大”、“不變”或“減小”)。例題 如圖所示的電路,電源電壓不變,開關S1保持閉合狀態,當開關S2由斷開狀態到閉合狀態時,示數增大的電表是( )2.如圖,當開關S由閉合變為斷開時,下列說法正確 ( )四、動態電路的定量計算基本思維過程 :分析電路由何種原因引起的動態變化畫出相應狀態的等效電路圖將相應狀態下的已知物理量和推理演算出的物理量標注在相應的電路圖上依據歐姆定律和串并聯電路的相關規律建立相應狀態下的等式根據電源電壓不變,定值電阻阻值不變或者題目已知條件如比例關系、已知電功率等將各狀態下的等式連立起來求解例題如圖1所示,R1=10,電源電壓保持不變,開關S1、S2都閉合時,電流表示數是0.6A,S1閉合,S2斷開時電壓表示數是4V。求:(1)電源電壓;(2)S1閉合S2斷開時電流表示數;(3)R2的阻值。解:(1)開關S1、S2都閉合,等效電路如圖3,電源電壓U=IR1=0.6A10=6V(2)S2斷開時,電路等效圖2,(3)R2的兩端電壓U2=U-U1=6V-4V=2V,例題 如圖1所示,R2=10,電源電壓保持不變,只閉合開關S3時,電流表示數是0.6A。只閉合S1、S3時電流表示數是0.9A。求:(1)電源電壓;(2)R1的阻值;(3)只閉合S2,R2兩端電壓。解:(1)只閉合開關S3時,等效電路如圖2,電源電壓U=IR2=0.6A10=6V。(2)S1、S3閉合時,電路等效圖3,R1、R2并聯。I1=I-I2=0.9A-0.6A=0.3A,(3)只閉合S2,R1、R2串聯。R=R1+R2=20+10=30,R2兩端電壓:U2=IR2=0.2A10=2V。五、教師小結 略六、布置練習 略活動3【活動】練習 評論 .例如圖,是典型的伏安法測電阻的實驗電路圖,當滑片P向左移動時,請你判斷A表和V表的變化變式訓練題在伏安法測電阻的實驗中,若由于各種原因,電壓表改接在滑動變阻器的兩端,當滑片P向左移動時,請判斷電流表和電壓表的變化。變式訓練題如圖,開關閉合,當滑片P向左移動時,電流表和電壓表將如何變化。變式訓練題 如圖,當滑片P向左移動時,電流表和電壓表將如何變化。例在如圖所示電路中,當閉合開關后,滑動變阻器的滑片P向右移動時 ( )(A)電流表示數變大,燈變暗。 (B)電流表示數變小,燈變亮。(C)電壓表示數不變,燈變亮。 (D)電壓表示數不變,燈變暗。如圖所示,電源電壓保持不變,閉合開關S后,將滑動變阻器R2的滑片P向左滑動,下列說法正確的是( )A.電流表的示數變小,電壓表的 示數變大B.電流表的示數變小,電壓表的 示數不變C.電壓表 與電壓表 的示數之和不變D.電壓表 與電流表的示數之比不變(2)含滑動變阻器的并聯電路,一般來說電源電壓不變,且并聯電路中各個支路互相獨立、互不影響,所以含定值電阻的支路各量都不變化,含滑動變阻器的支路,按以下思路分析:滑動變阻器的阻值變化本支路電阻的變化本支路電流的變化干路總電流的變化電功率的變化例如圖,當滑片P向右移動時,A1表、A2表和V表將如何變化?變式訓練題 如圖,當滑片P向右移動時,A1表、A2表和V表將如何變化?例如圖,是典型的伏安法測電阻的實驗電路圖,當滑片P向左移動時,請你判斷A表和V表的變化。變式訓練題在伏安法測電阻的實驗中,若由于各種原因,電壓表改接在滑動變阻器的兩端,當滑片P向左移動時,請判斷電流表和電壓表的變化。變式訓練題如圖,開關閉合,當滑片P向左移動時,電流表和電壓表將如何變化。變式訓練題 如圖,當滑片P向左移動時,電流表和電壓表將如何變化。例在如圖所示電路中,當閉合開關后,滑動變阻器的滑片P向右移動時 ( )(A)電流表示數變大,燈變暗。 (B)電流表示數變小,燈變亮。(C)電壓表示數不變,燈變亮。 (D)電壓表示數不變,燈變暗。如圖所示,電源電壓保持不變,閉合開關S后,將滑動變阻器R2的滑片P向左滑動,下列說法正確的是( )A.電流表的示數變小,電壓表的 示數變大B.電流表的示數變小,電壓表的 示數不變C.電壓表 與電壓表 的示數之和不變D.電壓表 與電流表的示數之比不變(2)含滑動變阻器的并聯電路,一般來說電源電壓不變,且并聯電路中各個支路互相獨立、互不影響,所以含定值電阻的支路各量都不變化,含滑動變阻器的支路,按以下思路分析:滑動變阻器的阻值變化本支路電阻的變化本支路電流的變化干路總電流的變化電功率的變化例如圖,當滑片P向右移動時,A1表、A2表和V表將如何變化?變式訓練題 如圖,當滑片P向右移動時,A1表、A2表和V表將如何變化?例如圖,是典型的伏安法測電阻的實驗電路圖,當滑片P向左移動時,請你判斷A表和V表的變化。變式訓練題在伏安法測電阻的實驗中,若由于各種原因,電壓表改接在滑動變阻器的兩端,當滑片P向左移動時,請判斷電流表和電壓表的變化。變式訓練題如圖,開關閉合,當滑片P向左移動時,電流表和電壓表將如何變化。變式訓練題 如圖,當滑片P向左移動時,電流表和電壓表將如何變化。例在如圖所示電路中,當閉合開關后,滑動變阻器的滑片P向右移動時 ( )(A)電流表示數變大,燈變暗。 (B)電流表示數變小,燈變亮。(C)電壓表示數不變,燈變亮。 (D)電壓表示數不變,燈變暗。如圖所示,電源電壓保持不變,閉合開關S后,將滑動變阻器R2的滑片P向左滑動,下列說法正確的是( )A.電流表的示數變小,電壓表的 示數變大B.電流表的示數變小,電壓表的 示數不變C.電壓表 與電壓表 的示數之和不變D.電壓表 與電流表的示數之比不變(2)含滑動變阻器的并聯電路,一般來說電源電壓不變,且并聯電路中各個支路互相獨立、互不影響,所以含定值電阻的支路各量都不變化,含滑動變阻器的支路,按以下思路分析:滑動變阻器的阻值變化本支路電阻的變化本支路電流的變化干路總電流的變化電功率的變化例如圖,當滑片P向右移動時,A1表、A2表和V表將如何變化?變式訓練題 如圖,當滑片P向右移動時,A1表、A2表和V表將如何變化?活動4【練習】練習 評論 .1、如圖4所示電路,閉合后滑動變阻器的滑片向左移動,以下說法正確的是A. A示數變大,V示數變小 B. A示數變大,V示數變大C. A示數變小,V示數變小 D. A示數變小,V示數變大2、如圖5所示電路,電源電壓恒定不變,開關S閉合后,滑動變阻器滑片P向右移動的過程中:A.電流表的示數變大,燈變暗;B.電壓表的示數不變,燈變暗C.電流表的示數變小,燈變亮;D.電壓表的示數不變,燈變亮3、如圖3所示電路中,電源電壓不變,開關S閉合,滑動變阻器滑片向右移動時,電流表和電壓表的示數將是:A.電流表的示數變大,電壓表的示數變大B.電流表的示數變小,電壓表的示數不變C.電流表的示數變大,電壓表的示數不變D.電流表的示數變小,電壓表的示數變小4、從2011年5月1日起,駕駛員酒醉后駕車要負刑事責任.酒精測試儀可檢測駕駛員是否酒后駕車,如圖5甲所示是它的原理圖,其中R1為定值電阻,R2為酒精氣體傳感器,其阻值隨酒精氣體濃度變化曲線如圖乙所示,電源電壓恒定不變.如果駕駛員呼出的酒精氣體濃度越大,那么測試儀的:A.電壓表示數不變B.電壓表示數越大C.通過傳感器的電流越小 D.傳感器兩端的電壓越大活動5【測試】測試 評論 .5、如圖所示,閉合開關S后,當滑動變阻器的滑片P向上滑動時,各電表示數變化正確的是A.電流表和電壓表的示數均變小B.電流表和電壓表的示數均變大C.電流表示數變大、電壓表的示數不變D.電流表示數變小、電壓表的示數不變6、如圖所示的電路,電源電壓恒定不變,閉合開關S ,將滑動變阻器的滑片P向右移動的過程中,下列說法正確的是(假定燈泡的電阻不變)A.電流表示數變大B.電壓表示數變大C.電壓表和電流表示數的比值變小D.電壓表和電流表的示數都變小活動6【作業】課后作業 評論 .課后作業7、在圖示電路中,電源電壓保持不變。閉合開關S后,開關S1由斷開到閉合,下列說法正確的是:A.電流表A1示數變大,電流表A示數也變大B.電流表A1示數變小,電流表A示數也變小C.電流表A1示數不變,電流表A示數變大D.電流表A1示數不變,電流表A示數變小8、如圖5所示是汽車油量表工作原理的示意圖,圖中油量表實質是一個電流表, 當油量減少時:A.電路上電阻增大,電流減小 B.電路上電阻增大,電流增大C.電路上電阻減小,電流減小D.電路上電阻減小,電流增大9、如圖5所示,電源電壓不變,閉合開關S,當滑動變阻器滑片P向右移動時A.電流表A1示數變小,電壓表V示數變小B.電流表A2示數變大,電壓表V示數變大C.電壓表V示數與電流表A1示數比值不變D.電壓表V示數與電流表A2示數比值不變10、如圖8所示,電源電壓不變.閉合S1后,再閉合S2,電流表的示數 ,電壓表的示數 .(選填“變大”、“變小”或“不變”)11、如圖所示,電阻R1的阻值為5。求:(1)當開關S1閉合,S2斷開,滑片P滑到最左端時,電壓表的示數為6V,電流表的示數為0.3A,則滑動變阻器的最大阻值是多少?(2)若R2的阻值為20,當開關S1、S 2都閉合,滑片滑至最右端時,電流表的示數是多少
